опис

DBS, OTA, CATV, лінійний підсилювач від 54 до 3000 МГц із прямим підсиленням і під-піддіапазоном від 2 до 42 МГц пасивним поверненням.

СИТУАЦІЯ

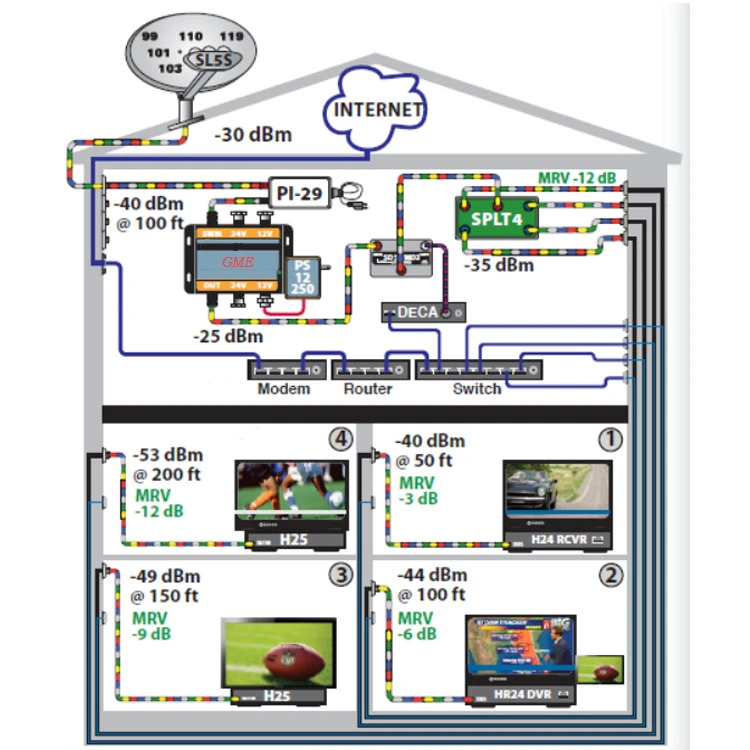

Вихідний сигнал перемикача LNB або DBS розподіляється на кілька кімнат або квартир, а рівні сигналу приймача низькі у віддалених місцях.

РІШЕННЯ

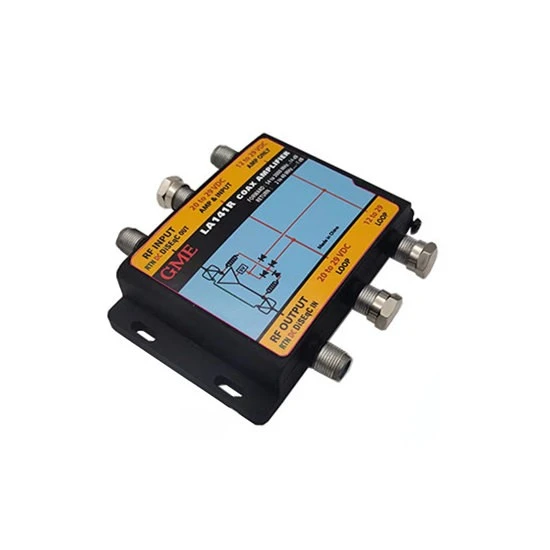

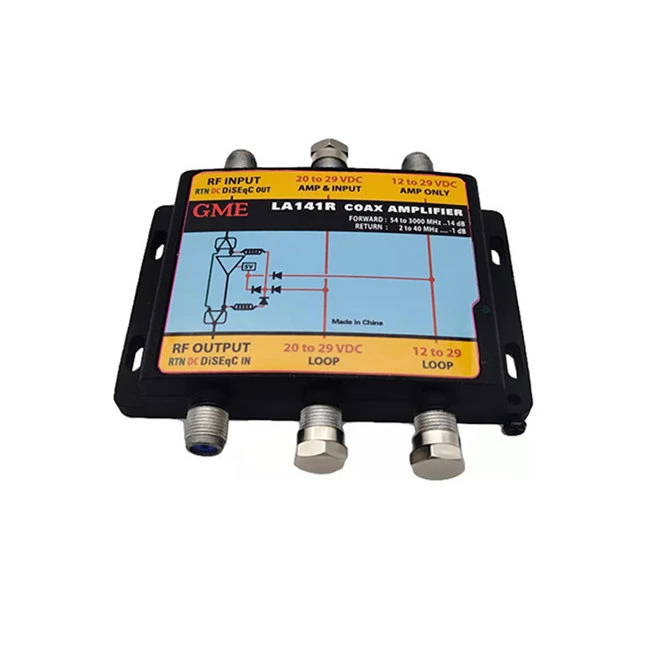

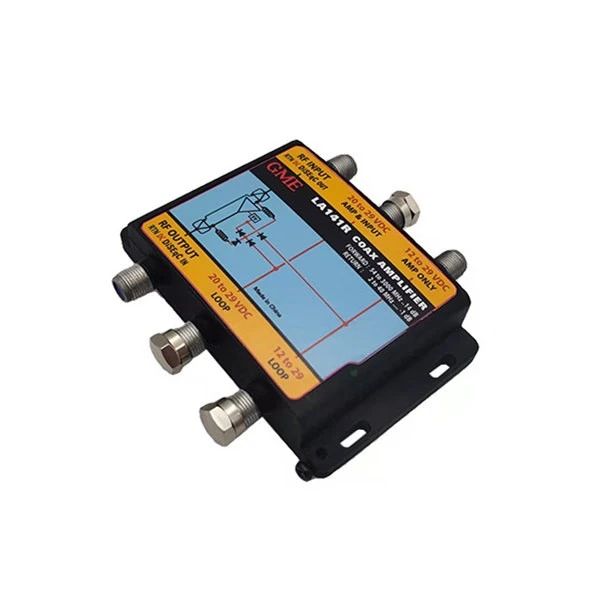

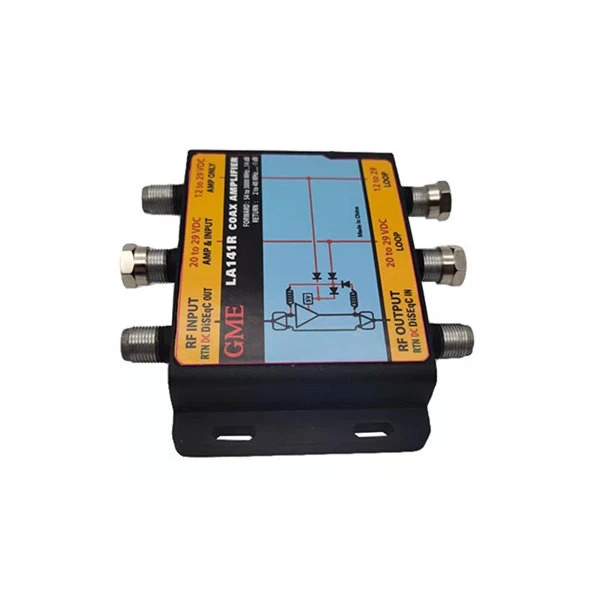

Модель LA141R SWM Extension Line Amplifier підвищує рівні кабелю та сигналу DBS, встановлюючи втрату 150 футів RG-6 під час передачі модему даних і керуючих сигналів приймача від приймача до комутатора.

Специфікація

Місце походження: Гуандун, Китай
Номер моделі: GDAMP-024 (LA141R-TA)
ПУНКТ	ТИПОВИЙ	ЛІМІТ КЯ	УМОВИ ВИПРОБУВАННЯ
ЧАСТОТА ДІАПАЗОН
ЗВОРОТНИЙ ШЛЯХ			2 ~ 42 МГц
ШЛЯХ ВПЕРЕД			54 ~ 3000 МГц
Виграш	+4.8 дБ	+4 дБ МІН.	54 МГц
	+8 дБ	+6 дБ МІН.	100 МГц
	+11 дБ	+9 дБ МІН.	950 МГц
	+13 дБ	+11 дБ МІН.	1450 МГц
	+14 дБ	+12 дБ МІН.	2150 МГц
	+15 дБ	+13 дБ МІН.	2400 МГц
	+14 дБ	+12 дБ МІН.	3000 МГц
ВТРАТА ВСТАВЛЕННЯ	-3,8 дБ	-4,8 дБ МАКС.	2 ~ 42 МГц
ПОВЕРНЕННЯ ВТРАТ
ВХІД	-13 дБ	-11 дБ МІН.	2 ~ 42 МГц
	-12 дБ	-10 дБ МІН.	54 ~ 100 МГц
	-15 дБ	-12 дБ МІН.	101 ~ 1450 МГц
	-12 дБ	-10 дБ МІН.	1451 ~ 3000 МГц
ВИХІД	-13 дБ	-11 дБ МІН.	2 ~ 42 МГц
	-12 дБ	-10 дБ МІН.	54 ~ 3000 МГц
ВХІДНА МОЖЛИВІСТЬ (СТИСЕННЯ 1 дБ)
	113dBuV	111dBuV МІН.	ПРИ ВХІДІ 250 МГЦ
	112 дБВ	110 дБмВ МІН.	НА ВХІДІ 950 МГц
РОБОЧА НАПРУГА		12-36В постійного струму
СПОЖИВАННЯ СТРУМУ		130 мА МАКС.
POWER PASS			ВИХІД→ВХІД
22K ПРОХОДЖЕННЯ			ВИХІД→ВХІД
ІМПЕДАНС			ВХІД/ВИХІД
РОЗ'ЄМ			УСІ ПОРТИ
