опис

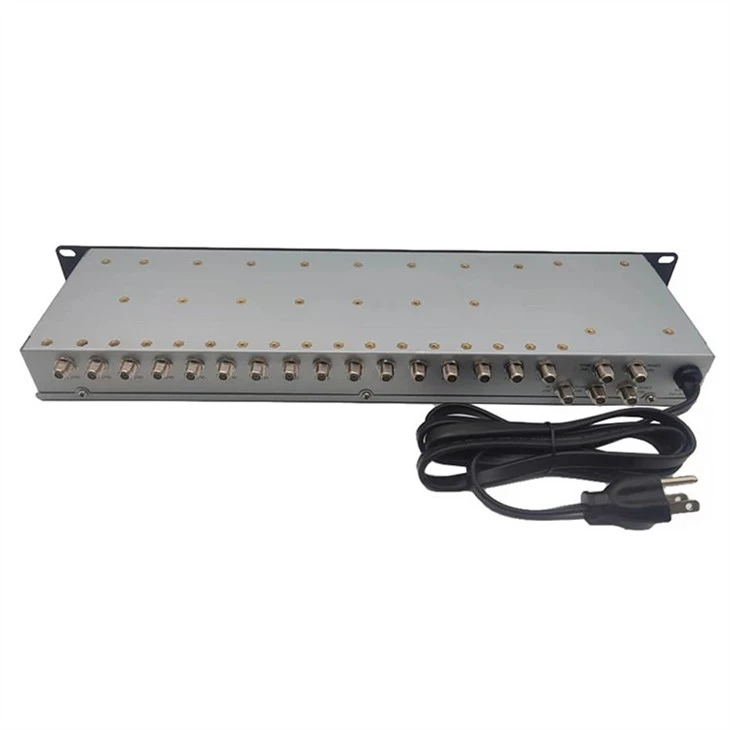

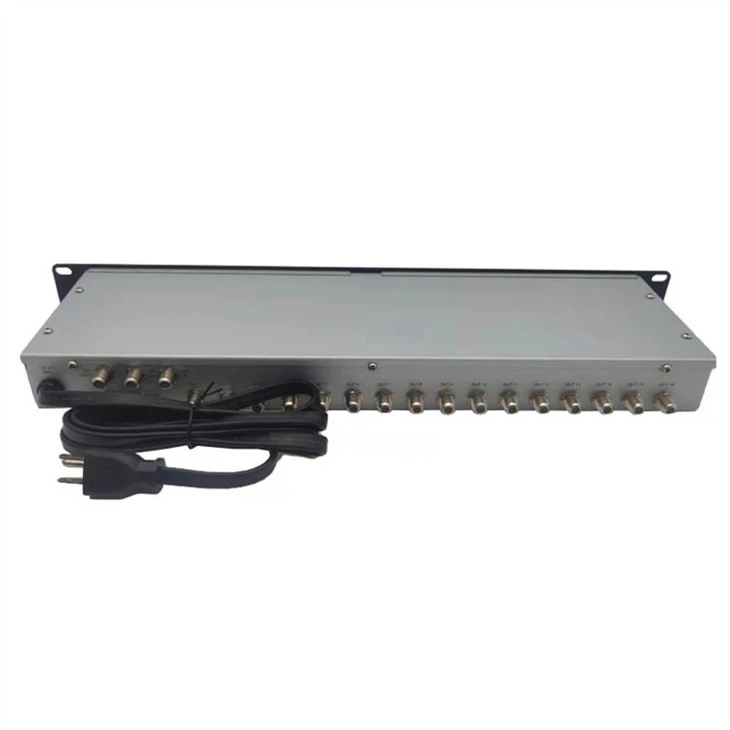

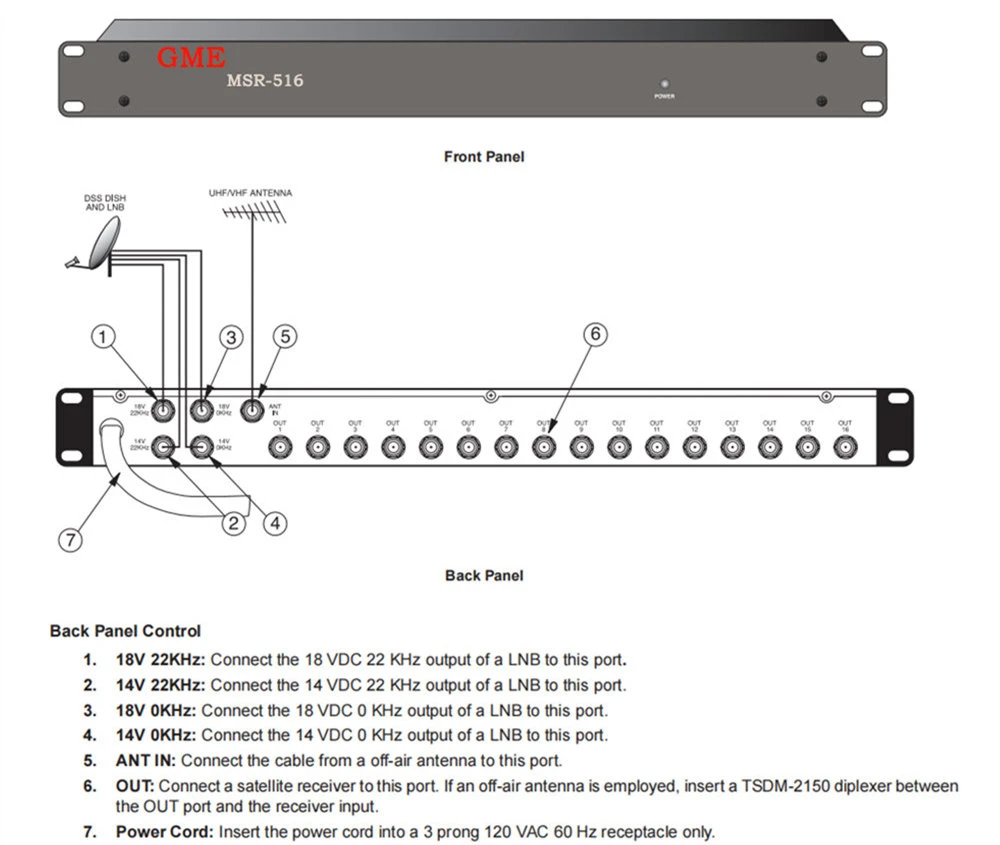

MSR-516, що встановлюється в стійку, сумісний із системами прийому антен DIRECTV із фазою трьох, завдяки наявності 4 входів LNB та 1 антени та надання 16 виходів. 5Супутниковий мультиперемикач X16, встановлений у стійку. Постійний тон 22 кГц подається на 2 вхідні порти та 14 або 18 вольт постійного струму для живлення LNB та внутрішнього проводу перемикання.
- Простий дизайн інтерфейсу з 5 входами забезпечує 4 входи супутникової полярності плюс 1 вимкнену повітряну антену та 16 виходів для швидкого встановлення.
- Супутниковий мультиперемикач 5X16 із широким діапазоном частот 40~2150 МГц.
- Сумісність із DIRECTV Phase III та іншими системами прийому, які використовують PIN-діодну матрицю з перемиканням тонів 22 кГц, зменшує час передачі полярності та цифрові артефакти, забезпечуючи постійну якість зображення.
- 14 або 18 вольт постійного струму та тональний сигнал 22 кГц подаються для живлення LNB та здійснення внутрішнього перемикання. Вбудований-підсилювач компенсує внесені втрати, зменшуючи потребу у зовнішньому підсиленні.В-потужний високоефективний внутрішній блок живлення усуває надмірні вимоги до споживання струму на приймачах.
Специфікація
|
Місце походження: Гуандун, Китай |
|||
|
Номер моделі: GDMS-003-2 (MSR-516) |
|||
|
ПУНКТ |
ТИПОВИЙ |
ЛІМІТ КЯ |
УМОВИ ВИПРОБУВАННЯ |
|
ЧАСТОТА ДІАПАЗОН |
|
|
|
|
МУРАШКА В |
|
|
54~806 МГц |
|
СІДАВ |
|
|
950~2150 МГц |
|
OUT |
|
|
54~2150 МГц |
|
ВТРАТА ВСТАВЛЕННЯ / (ANT IN) |
0 дБ |
-1,5 дБ Макс. |
54 ~ 550 МГц |
|
0 дБ |
-2,5 дБ Макс. |
551 ~ 806 МГц |
|
|
GAIN (SAT IN) |
4 дБ |
2 дБ Мін. |
950 ~1750 МГц |
|
2 дБ |
0 дБ Мін |
1751 ~ 2150 МГц |
|
|
ІЗОЛЯЦІЯ |
|
|
|
|
ХРЕСНА ПОЛЯРИЗАЦІЯ |
- 30 дБ |
- 25 дБ мін. |
950 ~ 2150 МГц |
|
З ВИХІДУ |
- 15 дБ |
- 14 дБ мін. |
54 ~ 806 МГц |
|
- 30 дБ |
- 28 дБ мін. |
950 ~ 2150 МГц |
|
|
СІВ СІДАТИ |
- 40 дБ |
- 35 дБ мін. |
950 ~ 2150 МГц |
|
ЗАТУХАННЯ СМУГИ ЗУПИНКИ |
2 0 дБ |
15 дБ Мін |
ANT ПОРТ @ НА 950 МГЦ |
|
|
2 0 дБ |
15 дБ Мін |
ПОРТ SAT @ НА 806 МГЦ |
|
ПОВЕРНЕННЯ ВТРАТ |
|
|
|
|
ВХІД/ВИВІД |
- 6 дБ |
- 5дБ мін |
54 ~ 806 МГц |
|
- 10 дБ |
- 8 дБ мін |
950 ~ 1450 МГц |
|
|
- 8 дБ |
- 6 дБ мін |
1451 ~ 2150 МГц |
|
|
МОЖЛИВІСТЬ ВВЕДЕННЯ |
|
|
|
|
(1 дБ СТИСЕННЯ) |
|
|
|
|
МУРАШКА В |
108 дБмВ |
106 dBuV Мін |
ПРИ ВХІДІ 67,25 МГц |
|
СІДАВ |
110 дБмВ |
108 dBuV Мін |
НА ВХІДІ 950 МГц |
|
ТОЧКА ПЕРЕКЛЮЧАННЯ LHCP/RHCP |
|
14,0~15,0 В постійного струму |
|
|
ТОЧКА ПЕРЕКЛЮЧАННЯ МУЛЬТИ-SW 22KHz |
|
150~300Vp-стор |
Тестовий сигнал прямокутної форми |
|
|
|
|
Немає механічних |
|
ВИХІДНИЙ СИГНАЛ 22 кГц |
|
|
|
|
ЧАСТОТА СИМВОЛІВ |
|
22±4 кГц |
|
|
АМПЛІТУДА |
|
650±250 мВ-стор |
|
|
ЗМІЩЕННЯ НАПРУГИ/СТРУМУ |
|
|
|
|
ФІКСОВАНА НАПРУГА ЗМІЩЕННЯ LNB |
|
|
|
|
13 В/0 кГц 13 В/22 кГц ПОРТ |
|
12,8~13,5 В постійного струму |
0~300 мА |
|
18 В/0 кГц 18 В/22 кГц ПОРТ |
|
17,9~18,9 В постійного струму |
0~450 мА |
|
ПОТУЖНІСТЬ |
|
120VAC±10% 60Hz |
|
|
РОЗ'ЄМ |
|
Жінка типу "F". |
УСІ ПОРТИ |
|
ІМПЕДАНС |
|
75 Ом |
УСІ ПОРТИ |
