опис

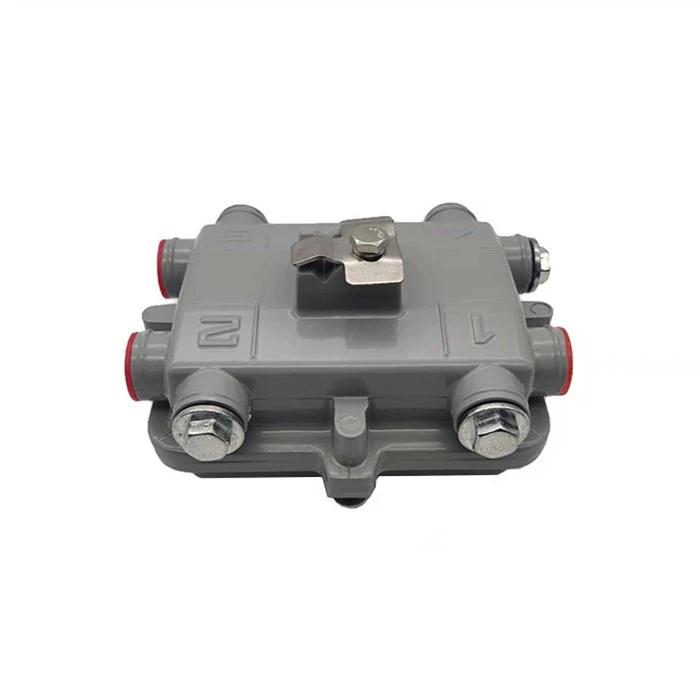

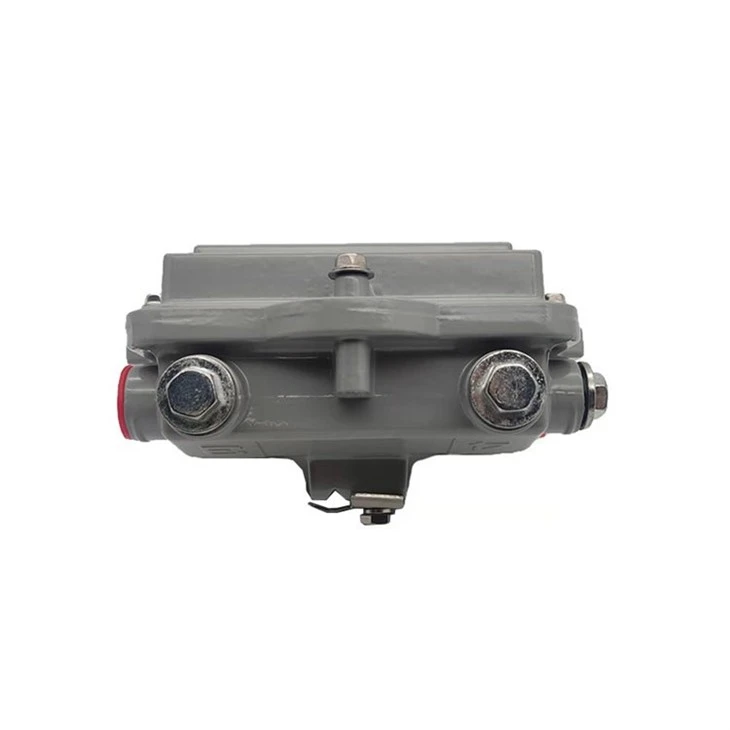

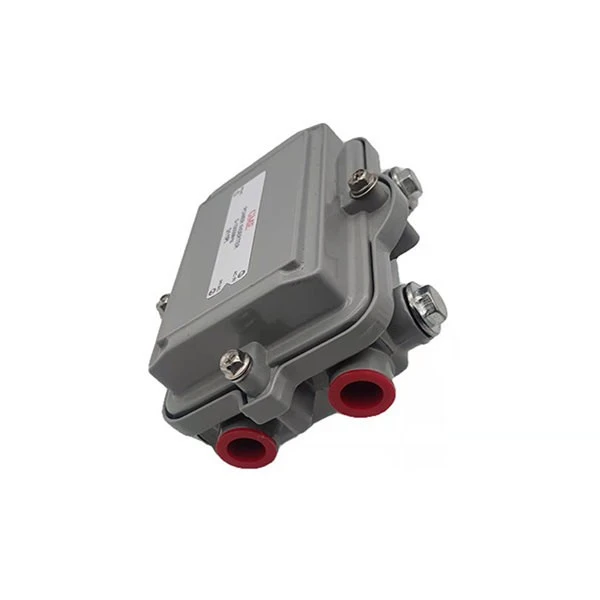

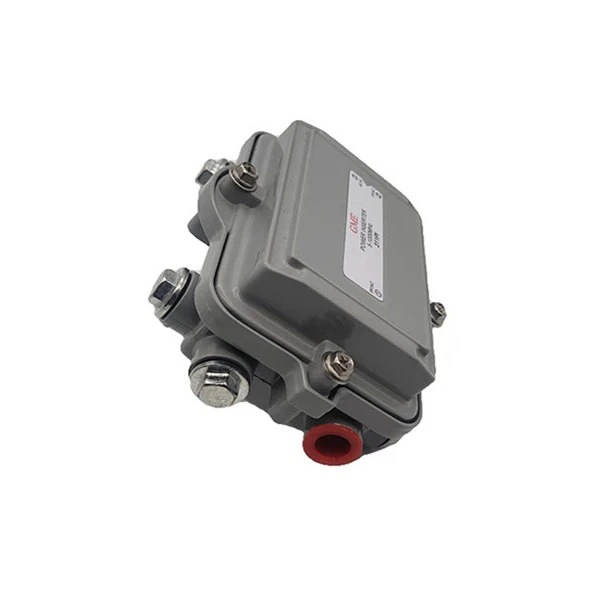

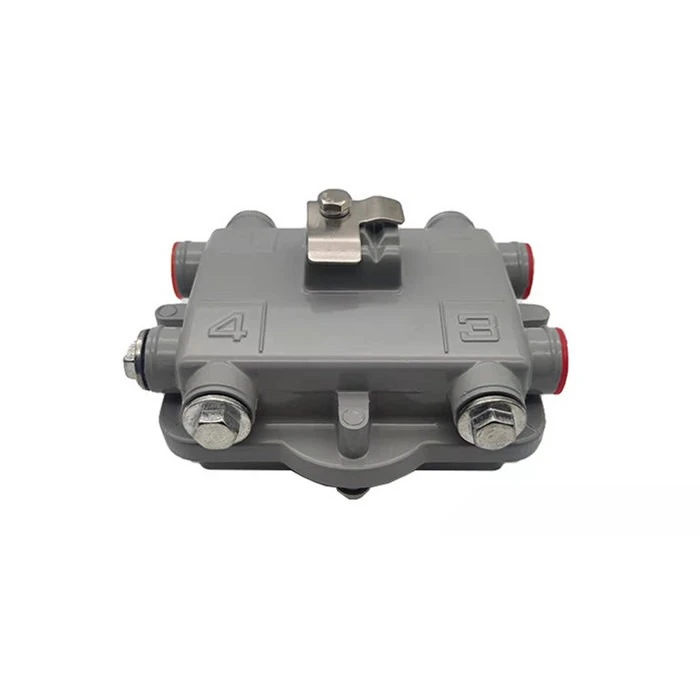

Пристрій живлення магістральної лінії кабельного телебачення 1 ГГц — це спеціалізований електронний пристрій, розроблений для галузі кабельного телебачення, який спеціально використовується в системах магістральної лінії для забезпечення живлення активних компонентів. Його основною функцією є подача живлення в мережу коаксіального кабелю, забезпечення належної роботи підсилювачів, ретрансляторів та інших активних пристроїв у системі розподілу кабельного телебачення.
Ключові характеристики та функціональність:
Частотні можливості:Пристрій живлення магістральної лінії кабельного телебачення 1 ГГц оптимізовано для роботи на високих-частотах, підтримуючи сигнали до 1 гігагерца (ГГц). Це робить його придатним для сучасних систем кабельного телебачення з високими вимогами до пропускної здатності.
Вставка живлення:Вставний пристрій оснащений можливістю подачі живлення в магістральну лінію коаксіального кабелю. Це важливо для забезпечення необхідною електричною енергією активних компонентів, таких як розподільні підсилювачі або розширювачі ліній, забезпечуючи якість і потужність сигналу по всій розподільчій мережі.
особливості
◆ CATV Power Inserter 5-1000 МГц, повний діапазон роботи.
◆ Нікельований латунний роз'єм "F" із водонепроникним захистом.
◆ Плетена металева прокладка, яка використовується для забезпечення високих-радіочастот.
◆ Повністю захищений від атмосферних впливів і в комплекті затискач.
Специфікація
|
Місце походження: Гуандун, Китай |
|||
|

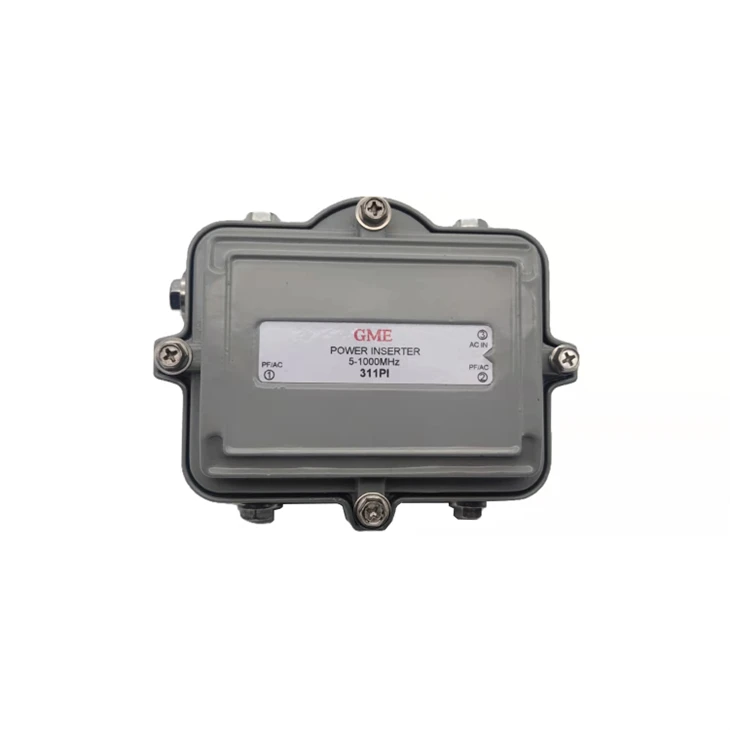

Номер моделі: GDINS-002 (311PI) |
|||
|
ПУНКТ |
ТИПОВИЙ |
ЛІМІТ КЯ |
УМОВИ ВИПРОБУВАННЯ |
|
1. ЧАСТОТА ДІАПАЗОН |
|
|
5 - 1000 МГц |
|
2. ВСТАВЛЕННЯ ВТРАТ |
- 0.5 дБ |
-1,0 дБ МАКС. |
5 - 40 МГц |
|
- 0.5 дБ |
-1,0 дБ МАКС. |
41 - 470 МГц |
|
|
- 0.8 дБ |
-1,0 дБ МАКС. |
471 - 860 МГц |
|
|
- 1.0 дБ |
-1,5 дБ МАКС. |
861 - 1000 МГц |
|
|
3. ІЗОЛЯЦІЯ (RF TO AC) |
-60 дБ |
-58 дБ МІН. |
5 - 40 МГц |
|
-50 дБ |
-45 дБ МІН. |
41 - 470 МГц |
|
|
-45 дБ |
-40 дБ МІН. |
471 - 860 МГц |
|
|
-40 дБ |
-35 дБ МІН. |
861 - 1000 МГц |
|
|
4. ЗВОРОТНА ВТРАТА (ПОРТ РЧ) |
-20 дБ |
-18 дБ МІН. |
5 - 40 МГц |
|
-20 дБ |
-18 дБ МІН. |
41 - 470 МГц |
|
|
-20 дБ |
-18 дБ МІН. |
471 - 860 МГц |
|
|
-18 дБ |
-16 дБ МІН. |
861 - 1000 МГц |
|
|
5. AC PASS |
|
12A МАКС |
Змінний струм до РФ |

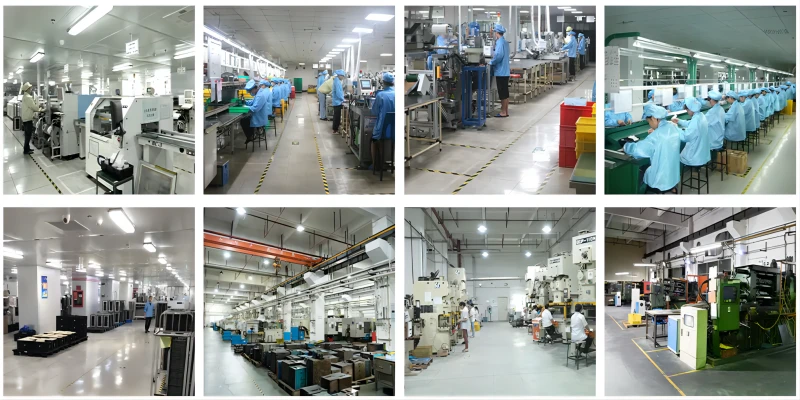

Компанія Goodmind Electronics (Shenzhen) Co., Ltd. була заснована в 1992 році, зосереджена на системі телевізійного мовлення, має власні вертикально інтегровані виробничі потужності з командою досвідчених і професійних інженерів, які надають послуги ODM для продуктів кабельного/супутникового/наземного/IPTV систем мовлення.
Як працює блок живлення CATV?
Блок живлення CATV зазвичай підключається до коаксіального кабелю. Він подає постійний струм (постійний струм) у кабельну лінію, який потім використовується для живлення активних компонентів, таких як підсилювачі. Це дозволяє посилювати сигнал і розподіляти його на великі відстані.
Яке загальне застосування роз’ємів CATV?
Блоки живлення CATV зазвичай використовуються в системах кабельного телебачення для забезпечення живлення лінійних підсилювачів, підсилювачів розподілу та інших активних компонентів. Вони використовуються для посилення та підтримки потужності сигналу на довгих кабелях або в місцях зі слабким прийомом сигналу.
Які типи роз’ємів CATV існують?
Блоки живлення CATV бувають різних типів і конфігурацій залежно від конкретного застосування та вимог системи кабельного телебачення. Вони можуть відрізнятися за вихідною потужністю, діапазоном частот, кількістю виходів та іншими характеристиками.
FAQ
Питання: чи сумісні роз'єми CATV з усіма системами кабельного телебачення?
A: Блоки живлення кабельного телебачення зазвичай розроблені для сумісності зі стандартними системами кабельного телебачення. Однак сумісність може відрізнятися залежно від таких факторів, як частотний діапазон системи, тип використовуваних підсилювачів та інші характеристики системи. Важливо переконатися, що блок живлення сумісний із конкретними вимогами вашої системи кабельного телебачення.
Питання: Що слід враховувати при виборі блоку живлення CATV?
A: Вибираючи блок живлення CATV, враховуйте такі фактори, як вимоги до потужності ваших підсилювачів, діапазон частот вашої системи кабельного телебачення, кількість необхідних виходів і будь-які особливі функції, необхідні для вашого застосування. Важливо також забезпечити сумісність із наявним обладнанням і специфікаціями системи.
Питання: Чи є якісь міркування щодо встановлення блоків живлення CATV?
Відповідь: Встановлюючи блок живлення CATV, переконайтеся, що він підключений до коаксіального кабелю в правильному напрямку. Дотримуйтесь інструкцій виробника для правильного встановлення та переконайтеся, що всі з’єднання надійні. Крім того, враховуйте такі фактори, як заземлення та захист від перенапруги, щоб захистити своє обладнання та забезпечити надійну роботу.
