Вичерпний посібник із відстаней передачі однорежимного-оптичного модуля 10G: стандартні характеристики, детальний огляд варіанту 2 км і поради щодо вибору, щоб уникнути пасток
У сучасній мережі передачі оптичні модулі є основними компонентами, які з’єднують оптоволокно з мережевими пристроями. 10G одномодові-оптичні модулі з такими перевагами, як швидка передача, сильна -можливість перешкод і низькі втрати, широко використовуються в таких сценаріях, як мережі кампусів і центри обробки даних. Ключовим показником вибору є відстань передачі. Багато професіоналів часто плутають специфікації – наприклад, які стандартні відстані, чи існує варіант 2 км і як узгодити їх із сценаріями. Ця стаття пояснює основні знання, щоб допомогти кожному уникнути помилок у виборі.
I. Базове розуміння одномодових-оптичних модулів 10G
Одномодові-оптичні модулі 10G переважно використовують пакет SFP+, сумісний із такими пристроями, як комутатори та сервери, і повинні використовуватися з одномодовим-волокном OS2 9/125 мкм. Серцевина одномодового-волокна надзвичайно тонка, пропускає лише один оптичний шлях сигналу, що призводить до значно менших втрат порівняно з багатомодовим волокном. Це ключ до досягнення відстані-кілометрового рівня передачі.
На його відстань передачі впливають чотири основні фактори: оптична довжина хвилі, потужність передачі, чутливість приймача та втрата оптоволоконного зв’язку. 1310нм і 1550 нм є основними довжинами хвиль. Галузеві специфікації відповідають міжнародним стандартам IEEE, формуючи чіткі рівні відстані, які збалансовують продуктивність і вартість.
II. Основні стандартні специфікації відстані передачі дляОднорежимні-оптичні модулі 10G
Основні відстані для одномодових-оптичних модулів 10G на ринку відповідають стандарту IEEE 802.3ae. Чотири основні характеристики – 10 км, 20 км, 40 км і 80 км – охоплюють усі типові сценарії. Їх характеристики такі:
Специфікація 10 км (10GBASE-LR): найпоширеніший і економічно-ефективний варіант
Це найпоширеніша стандартна специфікація з найкращим співвідношенням ціни-продуктивності. Він має відстань передачі 10 км, використовує довжину хвилі 1310 нм і підходить для з’єднань між кампусами та коротких--кабелів на середні відстані в центрах обробки даних. Він забезпечує надійну сумісність і зрілий ланцюжок поставок, що робить його першим вибором для більшості підприємств і основою для специфікацій на короткі-відстані.

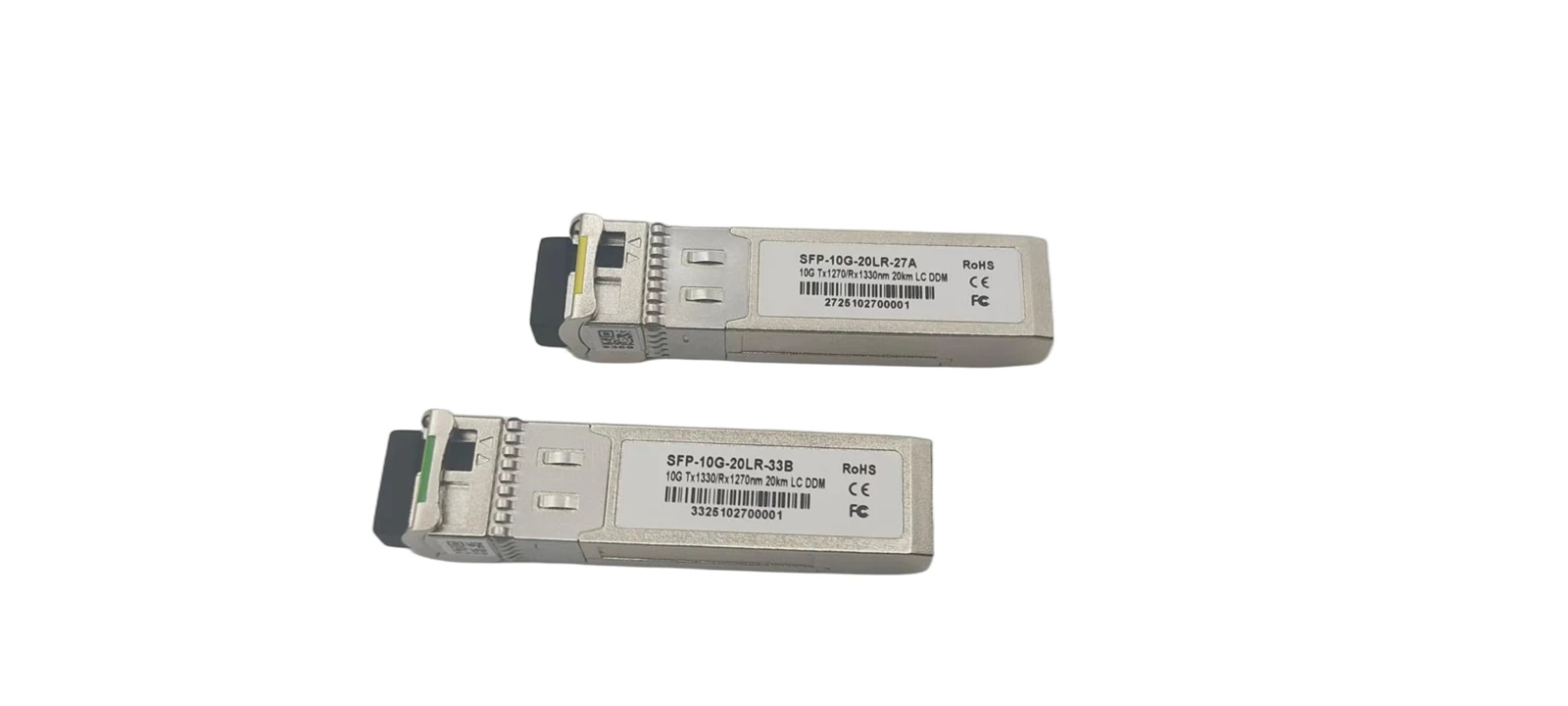

Специфікація на 20 км: покращений варіант-переходу на середню відстань
Це не базовий стандарт IEEE, а розширена версія 10GBASE-LR. Він також використовує довжину хвилі 1310 нм, збільшуючи відстань до 20 км за рахунок оптимізації потужності. Він заповнює проміжок між 10 і 40 км, підходить для рівнів доступу до мережі метро та між-кампусних з’єднань. Він може взаємодіяти з 10-кілометровими модулями, забезпечуючи високу гнучкість.
Специфікація на 40 км (10GBASE-ER): Основна робоча конячка-на великі відстані
Це стандартна специфікація-дальньої передачі з відстанню передачі 40 км. Він використовує довжину хвилі 1550 нм (з меншими втратами), що робить його придатним для магістральних рівнів мережі метро та між-регіональних з’єднань. Зазвичай він не вимагає додаткового оптичного підсилювального обладнання, коштує менше ніж 80-кілометрові модулі та є основним вибором для-передачі на великі відстані.
Специфікація на 80 км (10GBASE-ZR): максимальний стандартний-варіант перевезень на великі відстані
Це стандартна специфікація на найбільшу відстань для одиночного-режиму 10G, яка пропонує передачу на 80 км. Він використовує довжину хвилі 1550 нм і має дуже високі вимоги до обладнання. Він підходить для особливих сценаріїв, таких як між-міські з’єднання або транзитний зв’язок віддаленої базової станції. Витрати високі, а енергоспоживання значне, тому його не слід обирати без необхідності для рутинних сценаріїв.
III. Специфікація 2 км, яка часто{1}}забувається: економічно{3}}ефективний вибір для коротких однорежимних-з’єднань
Багато людей цікавляться, чи існує варіант 2 км для одиночного-режиму 10G. Відповідь - так. Він не є частиною базового стандарту IEEE 802.3ae, але базується на специфікації 10GBASE-LRL у стандарті IEEE 802.3aq. Його зазвичай називають однорежимним-модулем 10G SFP+ 2км, високою-опцією для сценаріїв на короткі-відстані.
Цей модуль зазвичай використовує довжину хвилі 1310 нм і в основному має дуплексний інтерфейс LC. Порівняно з 10-кілометровими модулями LR, він має нижчу потужність передачі та менші вимоги до чутливості, що призводить до зниження вартості на 10%-30%. Він зберігає переваги захисту від перешкод-одного режиму, заповнюючи розрив між 300 м (багатомодовий) і 10 км (одномодовий).
Сценарії його застосування включають -прокладку міжстійкових кабелів у центрах обробки даних і коротко-з’єднання кампусів. У порівнянні з багатомодовими модулями він передає далі і має більшу перешкодостійкість. У порівнянні з 10-кілометровими модулями він має нижчу вартість і споживання електроенергії. Сумісні 2-кілометрові модулі можуть взаємодіяти з 10-кілометровими модулями. Під час покупки віддавайте перевагу продуктам, позначеним як 10GBASE-LRL, щоб забезпечити сумісність.
IV. Основні міркування щодо вибору одномодових-оптичних модулів 10G
При виборі необхідно комплексно враховувати сценарій, вартість і сумісність. Зверніть увагу на наступні 5 ключових моментів:
Вибирайте відстань залежно від потреб, уникайте фрази «Чим довше, тим краще»
Сліпий вибір модулів з більшою-відстанню збільшує витрати та потенційно може спричинити перевантаження сигналу. Точно виміряйте відстань, залиште 10%-20% запасу на втрату зв’язку. Виберіть 2 км LRL для відстаней менше 2 км, 10 км LR для менш ніж 10 км, 40 км ER для 20-40 км і розглядайте лише 80 км ZR для відстаней, що перевищують 40 км.
Зіставте тип волокна, щоб уникнути несумісності
Необхідно використовувати з одномодовим-волокном OS2. Строго уникайте змішування з багатомодовим волокном, оскільки це спричинить помилки передачі. Під час розгортання дотримуйтеся стандартних правил прокладки кабелів, мінімізуйте вигини волокон і з’єднувачі, щоб зменшити втрати зв’язку.
Зверніть увагу на відповідність стандартам
Для стандартних специфікацій віддавайте перевагу продуктам, які відповідають стандартам IEEE, забезпечуючи сумісність із основними брендами обладнання. Уникайте не-стандартних модулів інших-брендів, щоб зменшити майбутні проблеми з обслуговуванням.
Зважте вартість і продуктивність
Менше або дорівнює 300 м: надайте пріоритет багатомодовим модулям 10G SR (нижча вартість).
300 м-2 км (з урахуванням перешкод): виберіть 2 км LRL.
У межах 10 км: виберіть 10 км LR.
Довгі дистанції: за потреби виберіть 40 км ER або 80 км ZR.
Промислові сценарії: виберіть моделі з розширеною температурою.
Внутрішні сценарії: виберіть комерційний сорт.
Забезпечте відповідність оптичної потужності
При з’єднанні модулів різних характеристик заздалегідь перевірте оптичну потужність. Якщо потужність занадто висока, додайте аттенюатор, щоб переконатися, що отримана потужність знаходиться в межах діапазону чутливості приймача, гарантуючи передачу пакетів без втрат.
V. Висновок: придатність є ключовим
Чотири основні специфікації для10G одномодові-оптичні модулі– 10 км, 20 км, 40 км і 80 км – охоплюють переважну більшість сценаріїв, а 2-кілометровий LRL заповнює прогалину на короткі-відстані. Основним принципом вибору є відповідність сценарію, вирівнювання відстані та баланс вартості. Відмова від хибного уявлення про те, що «більша відстань — краща», має вирішальне значення для вибору правильного модуля, забезпечення стабільності мережі та контролю над витратами.
