Основа передачі радіочастотного сигналу на волокно: повне пояснення принципу перетворення аналогового сигналу на волокно
У сценаріях передачі радіочастотного (радіочастотного) сигналу вас часто турбують такі проблеми: сильне загасання сигналу після передачі-на великі відстані, викривлення сигналу, спричинене електромагнітними перешкодами, громіздке й дороге кабельне з’єднання? Незалежно від того, чи йдеться про базові станції зв’язку, радіоастрономічне обладнання, промислове керування чи радіо- та телевізійні системи, стабільна передача радіочастотних сигналів є основною вимогою-, а технологія передачі радіочастотного сигналу до волоконно-оптичної мережі є ключем до вирішення цих проблемних моментів. Сьогодні ми розглянемо основну логіку: як аналогові радіочастотні сигнали перетворюються на волоконно-оптичні сигнали для передачі-без перешкод, на великі-відстані та з високою{5}}точністю.
По-перше, необхідно прояснити основну передумову: волоконно-оптична передача передає оптичні сигнали, тоді як наші радіочастотні сигнали є аналоговими електричними сигналами, і вони не є безпосередньо сумісними. Таким чином, суть перетворення аналогового сигналу в волокно полягає в тому, щоб завершити два перетворення: «аналоговий електричний сигнал → оптичний сигнал → аналоговий електричний сигнал», а потім реалізувати ефективну передачу сигналу завдяки низьким-втратам і-перешкодам-характеристикам оптичного волокна-, що також є основною робочою логікою наших радіочастотних сигналів у волоконно-оптичних продуктах. Весь процес в основному розділений на 5 ключових кроків, кожен з яких визначає якість передачі сигналу. Ми пояснимо їх детально в поєднанні з фактичним дизайном продукту.
Крок 1: Попередня обробка аналогового радіочастотного сигналу - Усуньте перешкоди та оптимізуйте якість сигналу
Оригінальні аналогові радіочастотні сигнали (такі як радіочастотні сигнали від базових станцій і сигнали виявлення від радарів) часто змішуються з шумом і перешкодами. Пряме перетворення призведе до спотворення оптичних сигналів і вплине на ефекти передачі. Таким чином, перш ніж увійти в канал перетворення, наші продукти спочатку оброблять аналогові радіочастотні сигнали, що також є основою для забезпечення точності передачі.
Попередня обробка в основному включає дві основні операції: по-перше, посилення сигналу, яке підсилює слабкі радіочастотні сигнали до потужності, придатної для перетворення через високо-точний підсилювач, щоб уникнути збою перетворення через слабкі сигнали; по-друге, фільтрація та очищення, яка використовує професійний модуль фільтрації для фільтрації нерелевантних шумів і сигналів перешкод і збереження чистих ефективних радіочастотних сигналів. У наших продуктах використовується спеціальна технологія фільтрації, яка може точно адаптуватися до діапазону частот радіочастотного сигналу від 5 МГц до 6 ГГц, забезпечуючи чистоту попередньо оброблених сигналів і підготовку до подальшого перетворення.

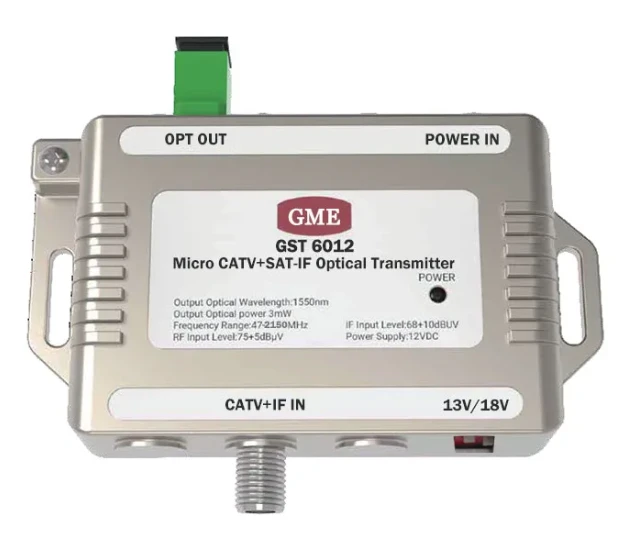

Крок 2: Електро-оптичне перетворення (E/O) - «Перекладіть» аналогові електричні сигнали в оптичні сигнали
Це основний етап усього процесу перетворення та технічна основа наших продуктів. Простіше кажучи, це перетворювати попередньо оброблені аналогові радіочастотні електричні сигнали в оптичні сигнали, які можна передавати в оптичних волокнах через електро-пристрої оптичного перетворення-, що еквівалентно нанесенню «світла» на електричні сигнали, дозволяючи їм досягти передачі на великі-відстані з перевагами оптичних волокон.
У наших продуктах використовуються високо{0}}лінійні лазерні діоди DFB як основні електро{1}}пристрої оптичного перетворення, а їх принцип роботи базується на технології «модуляції інтенсивності (IM)»: провідний струм лазера безпосередньо модулюється електричним сигналом, так що інтенсивність вихідної оптичної потужності змінюється синхронно з амплітудою аналогового радіочастотного сигналу-так само, як використовується зміна яскравості світла для моделюючи висоту звуку, зміна інтенсивності світла повністю відповідає закону зміни вихідного радіочастотного сигналу, реалізуючи точне відображення «електричний сигнал → оптичний сигнал». Перевагою цього методу модуляції є швидка швидкість відгуку та невелике спотворення сигналу, що дозволяє максимально зберегти оригінальні характеристики аналогових радіочастотних сигналів, особливо підходить для сценаріїв із високими вимогами до точності сигналу, таких як радіоастрономія та супутниковий зв’язок.
Водночас наші продукти мають вбудовану -функцію температурної компенсації, яка може ефективно компенсувати вплив змін температури навколишнього середовища на лазер, забезпечуючи стабільність оптичних сигналів. Навіть у екстремальних умовах від -40 градусів до +70 градусів він може стабільно завершувати електрооптичне перетворення.
Крок 3: Оптоволоконна передача - «Канал сигналу»-без перешкод, із низькими-втратами
Після електро-оптичного перетворення оптичний сигнал подається в серцевину волокна та починає передачу-на великі відстані. Перевага цього кроку полягає в тому, що серцевина волоконно-оптичної передачі відрізняється від традиційної кабельної передачі: оптичне волокно використовує принцип повного відбиття світла, щоб обмежити поширення оптичного сигналу всередині серцевини волокна. Показник заломлення серцевини волокна трохи вищий, ніж у оболонки, що гарантує відсутність витоку оптичного сигналу та ефективну передачу.
У порівнянні з традиційними коаксіальними кабелями волоконно-оптична передача має три незамінні переваги, які також є ключовими для наших продуктів для вирішення проблемних моментів клієнтів: по-перше, низькі втрати. У діапазоні 1550 нм втрати при передачі оптичного волокна становлять лише близько 0,2 дБ/км, що набагато менше, ніж втрати коаксіальних кабелів, які часто становлять кілька дБ/м. Навіть при передачі на десятки або навіть сотні кілометрів сигнал не буде значно ослаблений; по-друге, сильна анти-інтерференція. Оптичне волокно — це діелектричний матеріал, який повністю захищений від електромагнітних перешкод (EMI) і радіочастотних перешкод, особливо підходить для жорстких перешкод, таких як промисловість і військові; по-третє, легка вага. Діаметр одного оптичного волокна становить лише 125 мікрон, що набагато легше, ніж у коаксіальних кабелів, що значно зменшує складність і вартість проводки.
Наші продукти сумісні з одномодовим-оптичним волокном SM28 і підтримують технологію мультиплексування за довжиною хвилі (WDM), яка може реалізувати багато-канальну передачу радіочастотного сигналу через одне оптичне волокно, ще більше підвищуючи ефективність передачі, зменшуючи витрати на проводку та адаптуючись до різноманітних-потреб сценаріїв.

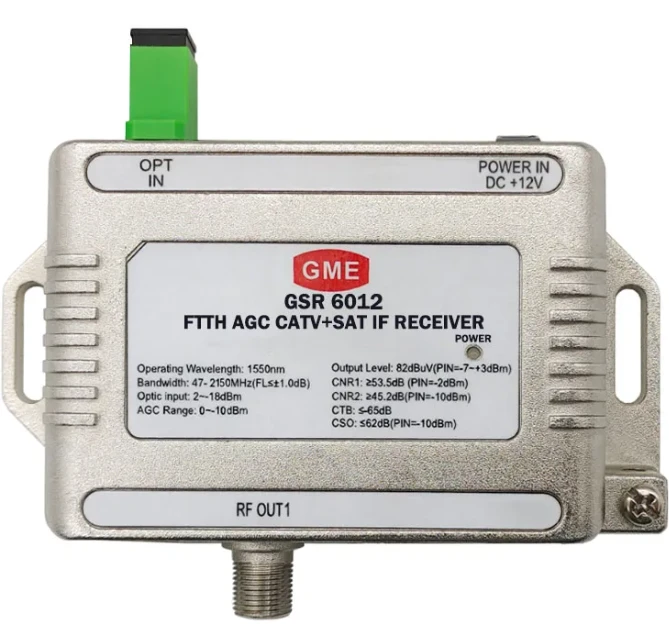

Крок 4: Фотоелектричне перетворення (O/E) - «Відновлення» оптичних сигналів до аналогових електричних сигналів
Коли оптичний сигнал досягає приймального кінця, його потрібно перетворити назад у вихідний аналоговий радіочастотний електричний сигнал за допомогою фотоелектричного перетворення, щоб його можна було розпізнавати та використовувати кінцевим обладнанням (таким як базові станції, радари та дисплеї). Цей крок є процесом, зворотним електро-оптичному перетворенню, який також вимагає високо{2}}точних пристроїв для забезпечення якості реставрації.
Наші продукти використовують високо{0}}фотодетектори (PIN-фотодіоди або лавинні фотодіоди APD) як основні пристрої перетворення. Їхня функція полягає в тому, щоб перетворювати зміну інтенсивності оптичних сигналів у відповідні електричні сигнали (фотогенерований струм)-чим сильніша оптична потужність, тим більший генерований струм, що повністю відповідає закону зміни сигналу передаючого кінця. Перетворений електричний сигнал додатково посилюватиметься підсилювачем із низьким -шумом, щоб забезпечити відповідність потужності сигналу вимогам кінцевого обладнання, і водночас придушити шумові перешкоди, щоб уникнути спотворення відновленого сигналу.
Крок 5: -Обробка сигнального стовпа - Точне відновлення для адаптації до потреб терміналу
Після фотоелектричного перетворення аналоговий радіочастотний електричний сигнал має пройти останній етап -обробки, перш ніж його можна буде справді використовувати. Пост{2}}обробка в основному включає формування сигналу та калібрування посилення: модуль формування виправляє незначні спотворення, які можуть виникнути під час передачі сигналу, щоб забезпечити повну відповідність форми сигналу вихідному сигналу; модуль калібрування підсилення регулює підсилення сигналу в діапазоні, адаптованому до кінцевого обладнання, щоб уникнути несправності обладнання, спричиненої надмірною або недостатньою силою сигналу.
Наші продукти підтримують автоматичне керування підсиленням (AGC), яке може автоматично регулювати параметри підсилення відповідно до відстані передачі та потужності сигналу без ручного втручання, що значно покращує зручність використання та забезпечує-тривалу стабільність і постійність сигналів.
Чому варто вибрати наші вироби для передачі радіочастотного сигналу на оптоволокно?
Розуміючи принцип перетворення аналогового сигналу в оптоволокно, неважко зрозуміти, що кожен крок процесу перетворення залежить від високо{0}}пристроїв і оптимізованого дизайну-і це основна конкурентоспроможність наших продуктів. Підсумовуючи, наші переваги відображаються в трьох аспектах:
Висока-точна передача: застосовуючи високо-лінійні лазери та фотодетектори в поєднанні з точним фільтруванням і керуванням підсиленням, динамічний діапазон-вільного від паразитів може досягати 100 дБм/H2/3, максимально зберігаючи вихідні характеристики аналогових радіочастотних сигналів і уникаючи спотворень;
Стабільність і надійність: вбудована-функція температурної компенсації та автоматичного регулювання підсилення, адаптація до широкого діапазону температур і складних середовищ, підтримка передачі на великі-відстані до 20 км без ретрансляторів із втратою менше 0,4 дБ/км, що відповідає суворим вимогам різних сценаріїв, таких як промисловість, зв’язок і військові;
Гнучка адаптивність: охоплює частотний діапазон від 5 МГц до 6 ГГц, підтримує одно-модове оптичне волокно та технологію WDM, а також забезпечує індивідуальні рішення відповідно до потреб клієнтів, адаптується до різних прикладних сценаріїв, таких як базові станції 5G, радіотелескопи, радіо та телебачення та радари.
Незалежно від того, чи потрібно вам вирішити проблему ослаблення передачі радіочастотного сигналу на великі відстані чи позбутися проблеми електромагнітних перешкод, технологія аналогового сигналу до волоконно-оптичної мережі є оптимальним рішенням-, а наші продукти від радіочастотного сигналу до волоконно-оптичної мережі є зрілими рішеннями, які реалізують цей принцип, допомагаючи досягти ефективної, стабільної та недорогої-передачі сигналу.
Якщо ваш проект стикається з проблемами передачі радіочастотного сигналу, і ви хочете знати, як наші продукти можуть адаптуватися до ваших конкретних потреб, будь ласка, зв’яжіться з нами, щоб отримати докладні технічні рішення та параметри продукту, і дозвольте нам використовувати професійні технології для супроводу передачі вашого сигналу.
