TheОптичний передавач SAT-IFце професійне обладнання, спеціально розроблене для оптоволоконної передачі супутникових сигналів середньої частоти. Він перетворює високочастотні-сигнали (950-2600 МГц), отримані супутниковими антенами, на оптичні сигнали, що забезпечує високу{4}}якісну передачу на-відстань через одномодове-волокно. Цей тип обладнання відіграє вирішальну роль у сучасних мережах зв’язку. Зокрема завдяки широкому впровадженню служб triple{9}}play та FTTH, оптичний передавач SAT-IF, відомий своєю чудовою продуктивністю, став незамінним рішенням для передачі в таких сферах, як кабельне телебачення та супутниковий зв’язок.
Переваги продуктивності
Надзвичайна продуктивність-пропускної здатності частот
Оптичні передавачі SAT-IF підтримують надзвичайно широкий діапазон частот. Типові моделі охоплюють кілька діапазонів, наприклад 45-1000 МГц і 950-2150 МГц і 45-2400 МГц, а деякі продукти високого класу навіть підтримують широкосмугову роботу до 50-3000 МГц. Ця широкосмугова характеристика дозволяє їм одночасно передавати сигнали трансляції CATV і супутникові сигнали SAT-IF, задовольняючи вимоги щодо одночасної передачі кількох послуг.
Чудові показники лінійності та передачі
Використовуючи коаксіальні мініатюрні корпусні лазери DFB і схеми підсилення з високою-лінійністю,Оптичні передавачі SAT-IFзабезпечують виняткову продуктивність передачі. Типові параметри включають:
- Відношення-до-шуму (CNR) Більше або дорівнює 52 дБ
- Композитний шум другого порядку (CSO) Більше або дорівнює 65 дБ
- Composite Triple Beat (CTB) Більше або дорівнює 62 дБ
- Рівномірність відгуку в межах ±1 дБ
Ці показники забезпечують збереження цілісності сигналу навіть після-передачі на великі відстані.
Гнучка конфігурація та висока надійність
Оптичні передавачі SAT-IF пропонують кілька варіантів конфігурації:
Додаткові оптичні довжини хвилі: 1310 нм, 1550 нм або довжини хвилі CWDM.
Регульована вихідна оптична потужність: від 2 до 30 мВт.
Подвійні резервні джерела живлення: підтримує гарячу-заміну, підвищуючи надійність системи.
Регульоване придушення SBS: -регульована здатність придушення SBS, що перевищує 17 дБм.
Адаптованість до середовища та відстань передачі
Розміщені в литому-корпусі з алюмінієвого сплаву для ефективного відведення тепла, вони доступні як у настільному, так і в-стійковому варіанті. Що стосується відстані передачі, стандартне обладнання підтримує зв'язки до 60 кілометрів. Деякі технології військового -класу навіть підтримують миттєве перемикання маршрутів, автоматично перемикаючись на резервний шлях у разі критичного збою зв’язку.
Сценарії застосування
Телекомунікаційні мережі та служби Triple{0}}Play
У мережах FTTH оптичний передавач SAT-IF використовується для уніфікованої передачі сигналів CATV і сигналів супутникового телебачення. Він підтримує додатки Triple{2}}play, здатні одночасно передавати телемовлення, широкосмугові дані та голосові сигнали, що робить його основним компонентом у сучасних житлових комплексах і телевізійних системах готельних груп.
Системи супутникового зв'язку

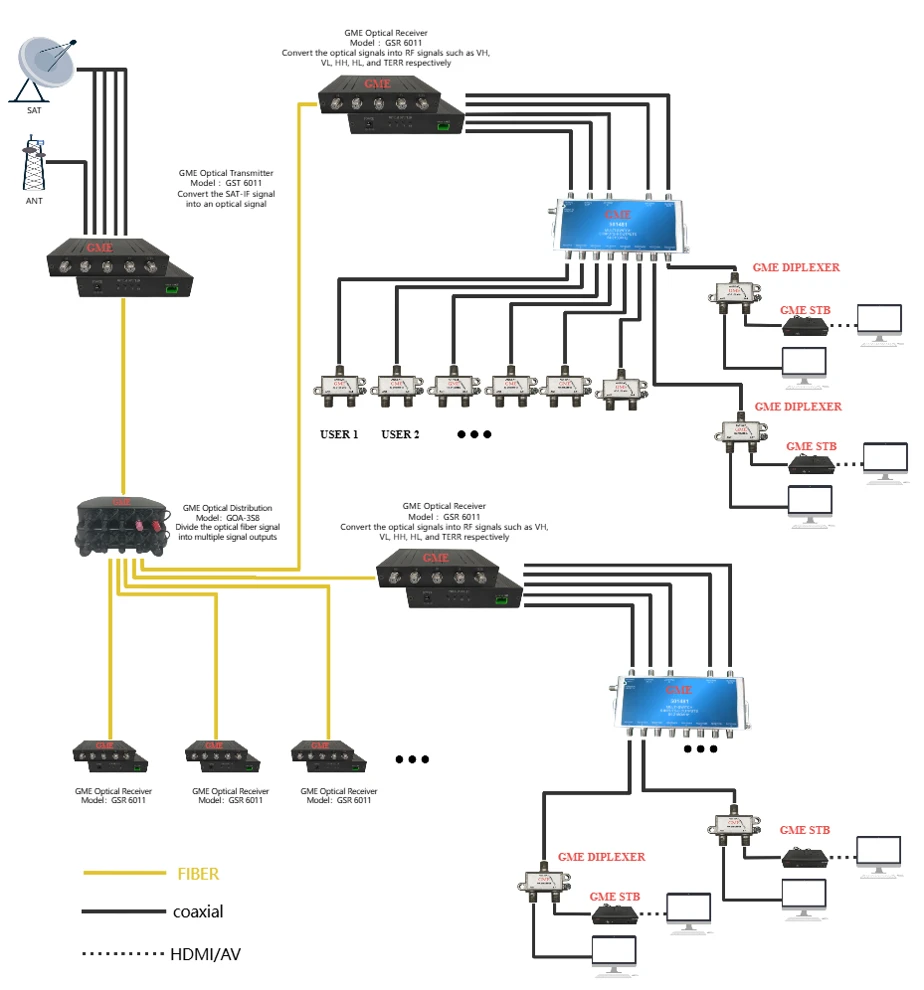

У супутниковому зв'язкуОптичний передавач SAT-IFвикористовується для L-діапазону висхідної/низхідної волоконно-оптичних ліній, зокрема для з’єднання між супутниковою земною станцією та внутрішнім блоком. Це забезпечує прозору передачу повного діапазону L-аналогових супутникових сигналів, отриманих антеною LNB через оптоволокно, замінюючи традиційні коаксіальні кабельні рішення.
Професійне та спеціальне середовище
Океанські-супутникові волоконно-оптичні системи розподілу
Надлишкові кільцеві архітектури
Передача радіолокаційного сигналу військового-цивільного зв’язку
Сегментація вузла DWDM
Ці прикладні сценарії повністю використовують переваги волоконно-оптичної передачі: стійкість до електромагнітних перешкод, захист від блискавки та підвищений рівень безпеки.
Оборонне та військове застосування
У військовому секторі подібні SAT-технології використовуються в системах навчання, як-от Multiple Integrated Laser Engagement Systems, що забезпечує рішення для навчання з подвійним-променем інфрачервоного та видимого діапазонів. Технологія цифрової проміжної частоти забезпечує важливу стійкість для оборонного зв’язку.
Резюме
Оптичний передавач SAT-IF, який використовує широку смугу пропускання, високу лінійність, велику відстань передачі та чудову якість сигналу, став незамінним компонентом сучасних мереж зв’язку. Як у цивільних мережах зв’язку, так і в професійних системах супутникового зв’язку, він забезпечує надійні й ефективні рішення для передачі сигналу, задовольняючи зростаючий попит на високо-якісну передачу відео та даних. З розвитком технологій 5G та IoT гнучка конфігурація та надійна продуктивність оптичного передавача SAT-IF забезпечать його продовження критичної ролі в майбутній комунікаційній інфраструктурі.
