Ця стаття містить-поглиблене дослідження основної ролі EDFA у мережах CATV FTTH-підвищення потужності оптичного сигналу для досягнення-передачі на великі відстані-і знайомить із тим, як інтегровані приймачі CATV+SAT IF із вдосконаленими технологіями AGC, CWDM і над-низьким рівнем шуму служать ключовими компонентами для оптимізації продуктивності мережі.
Оптичні підсилювачі відіграють вирішальну роль у побудові ефективних, стабільних мереж CATV (кабельне телебачення) FTTH (волокно-до--дому), здатних підтримувати передачу масивних даних і відео високої-роздільності. Серед них EDFA (Erbium-Doped Fiber Amplifier) є одним із найважливіших пристроїв оптичного підсилення. Отже, яке саме основне призначення EDFA у мережах CATV FTTH і як воно взаємодіє з приймальним обладнанням наступного-покоління? Ця стаття пропонує детальний аналіз.

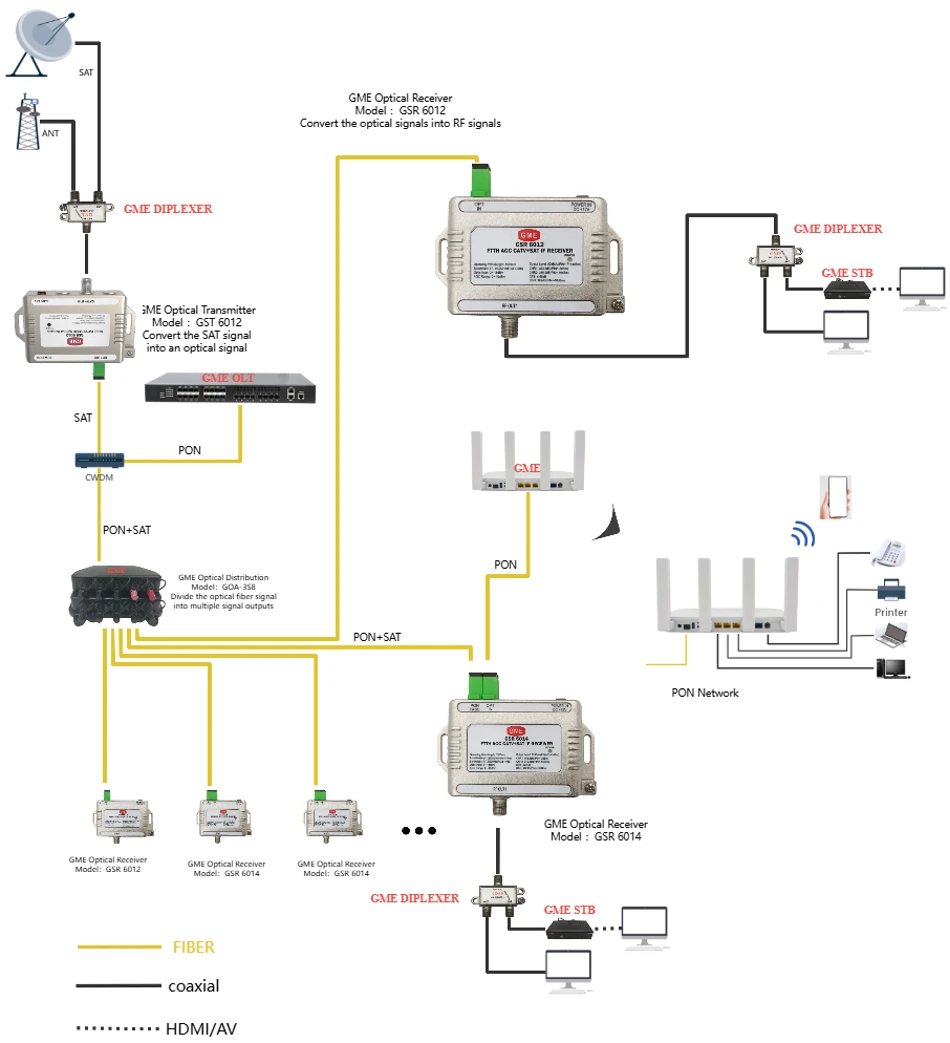

SAT-TERR ПО ВОЛОКНО
Основна функція EDFA в мережах CATV FTTH: оптична ретрансляція та посилення сигналу
Простіше кажучи, основна мета EDFA полягає в тому, щоб безпосередньо підсилювати оптичні сигнали, компенсуючи втрати під час передачі по волокну та значно розширюючи зону дії сигналу.
У мережі FTTH оптичні сигнали передаються від головної станції оператора і повинні подолати великі відстані, щоб досягти дому користувачів. Хоча волоконна оптика за своєю природою демонструє низькі втрати, оптична потужність неминуче слабшає на відстані. Коли сигнал слабшає за певну точку, приймач -на стороні користувача більше не може точно визначити його, що призводить до переривання сигналу або серйозного погіршення якості.
EDFA діє як "заправна станція" вздовж волоконно-оптичної лінії. Він підсилює оптичні сигнали безпосередньо, не перетворюючи їх на електричні сигнали, що дає йому неперевершені переваги:
Висока вихідна потужність: здатність посилювати хвилі на кількох довжинах одночасно, підтримуючи велику кількість користувачів.
Прозора передача: Формат- і швидкість-незалежні, що забезпечує надійну сумісність.
Низький рівень шуму: Чудова шумова характеристика підтримує якість сигналу.
Завдяки стратегічному розгортанню EDFA в стовбурі мережі оператори можуть будувати мережі CATV, що охоплюють десятки або навіть сотні кілометрів, не турбуючись про затухання сигналу.
За межами EDFA: виклики на межі мережі та ключові рішення-Високопродуктивні-приймачі
У той час як EDFA вирішує проблеми магістральної передачі, сигнал може знову слабшати через розповсюдження та подальшу передачу до того моменту, коли він досягає точок доступу користувача (наприклад, будівель або будинків), і він може містити шум, створений EDFA. На цьому етапі високопродуктивний приймач FTTH необхідний-для високоякісного прийому та перетворення сигналу в «останній милі».
Тут вступає в дію вбудований AGC CATV+SAT IF RECEIVER (автоматичне регулювання посилення CATV і супутниковий IF Receiver) із передовими технологіями. Приймач, розроблений для сучасних служб Triple{2}}play, як-от із такими функціями, має вирішальне значення для забезпечення роботи кінцевого-користувача:
Підтримка широкосмугового зв'язку (45–2150 МГц): Повністю підтримує традиційні РЧ-сигнали CATV і супутникові ПЧ (SAT IF), задовольняючи різноманітні вимоги доступу до послуг.
Вбудована-оптична АРУ: Це слугує «інтелектуальним страхуванням» від коливань оптичної потужності. Коли вхідна оптична потужність змінюється через зміни температури навколишнього середовища або незначні втрати зв’язку, AGC (автоматичне регулювання посилення) автоматично регулює вихідний рівень і посилення, щоб забезпечити стабільний і надійний вихід сигналу без ручного втручання, що значно знижує експлуатаційні витрати.
Технологія ультра-низького шуму: використовує вдосконалені активні компоненти, як-от підсилювачі GaAs, для мінімізації шуму, покращення відношення несучої{0}}до-шуму (CNR) і особливо покращення продуктивності сигналів, підсилених EDFA, забезпечуючи чіткішу якість відео.
Відмінна лінійність і площинність: Ефективно зменшує спотворення, забезпечує рівномірну потужність сигналу в усіх каналах і запобігає таким проблемам, як піксельація або переривання в певних каналах.
Високо{0}}лінійний фотодетектор (PD) + вбудований-CWDM: Використовуючи технологію CWDM (грубе мультиплексування за довжиною хвилі), він може отримувати сигнали з різними довжинами хвиль (наприклад, сигнали CATV 1550 нм і сигнали даних 1490 нм/1310 нм) і виконувати високо{5}}якісне оптичне{6}}перетворення в-електричне через високо-лінійний PD, забезпечуючи чистий джерело сигналу для внутрішньої обробки.
Високі зворотні втрати та використання одного-волокна: працює через одно-ядерне одномодове-волокно з високими зворотними втратами, що зменшує перешкоди від відбитих сигналів і забезпечує стабільність з’єднання.
Синергія між EDFA та інтелектуальними приймачами
Таким чином, основна мета EDFA вCATV FTTHмереж, щоб забезпечити віддалену, ефективну та-естафетну передачу оптичних сигналів із високою пропускною спроможністю, що служить основою для побудови широкомасштабних мереж. На межі мережі вбудований приймач CATV+SAT IF із оптичною АРУ, над-низьким рівнем шуму, CWDM та іншими технологіями діє як останній охоронець, забезпечуючи високу-якісну передачу сигналу користувачам. Разом вони утворюють основу сучасних високо-швидкісних, стабільних і надійних-оптичних широкосмугових і відеомереж.
Для мережевих операторів і виробників обладнання вибір високо-приймача з вищевказаними функціями є стратегічним рішенням для оптимізації продуктивності мережі, підвищення задоволеності користувачів і зниження загальних операційних витрат.
