Вступ:
Оптичний приймач призначений для цифрового телебачення, волокна до дому . Ця машина приймає трубку з високою чутливістю . Інтеграція гнучкої програми, застосування волокна до домашньої мережі .
Він вбудований CWDM, підходить для одноконтрольної системи потрійної довжини хвилі, CATV робоча довжина хвилі 1550 нм, пропускна довжина хвилі 1270/1310/1490/1577nm, може зручно з'єднати ONU EPON, GPON . xg (s) pon pon
- До 20 км відстань передачі
- Надзвичайний шум
- Широкий динамічний діапазон оптичної потужності: всередині PIN =-16, MER більше або дорівнює 36DB
- Застосовується xg (s) pon, gpon, epon, сумісна з будь -якою технологією fttx pon
- Може заощадити велику кількість оптичного живлення, значно зменшити вартість конфігурації мережі
- У межах пропускної здатності 47 ~ 1000 МГц, все з чудовою функцією плоскості (FL менше або дорівнює ± 1 дБ)
- Металевий корпус, запропонуйте гарантія для оптоелектронних пристроїв
- Високий рівень виходу, може використовуватися багатьма користувачами
- Низька потужність, висока продуктивність, висока вартість продуктивності
- Захист сплеску 6 кВ на всіх портах
- Підтримка 4 rf out max
Специфікація
|
Довжина хвилі CATV |
1550 ± 10 нм |
Вихід РФ опору |
75Ω |
|
|
Довжина хвилі пон |
1270/1310/1490/1577nm |
Втрата повернення результатів |
Менше або дорівнює 14 дБ |
|
|
Оптична вхідна потужність |
-18-+2 dbm |
Оптична втрата повернення |
Більше або дорівнює 55 дБ |
-9 Оптична вхідна потужність DBM, 60 PAL канали |
|
Оптичний діапазон AGC |
-12--2 dbm |
C/CSO |
Більше або дорівнює 55 дБ |
|
|
Оптичний вхідний порт CATV |
SC/APC |
C/CTB |
Більше або дорівнює 55 дБ |
|
|
Пон оптичний порт порту |
SC/PC |
Мір |
Більше або дорівнює 31 дБ |
-15 DBM оптична вхідна потужність |
|
Роз'єм РФ |
Імператорський тип F |
Вхідна напруга |
+12V |
|
|
Частота |
47-1000 МГц |
Розсіювання потужності |
Менше або дорівнює 2 Вт |
|
|
Рівність |
Менше або дорівнює ± 1,25 дБ |
Температура |
-10-+50 ступінь |
|
|
Рівень виходу РФ (в діапазоні AGC) |
Більше або дорівнює 80dbuv |
Вимір |
73 × 60 × 23 (L × W × H) мм |
|
Списки моделей
|
Модель |
Пропустити довжину хвилі |
Відображати довжину хвилі |
Пропустити інтерфейс |
Інтерфейс RF Out |
DC-In |
|
Gcr -4 rxa-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
4 |
F-female: 12В 300mA |
|

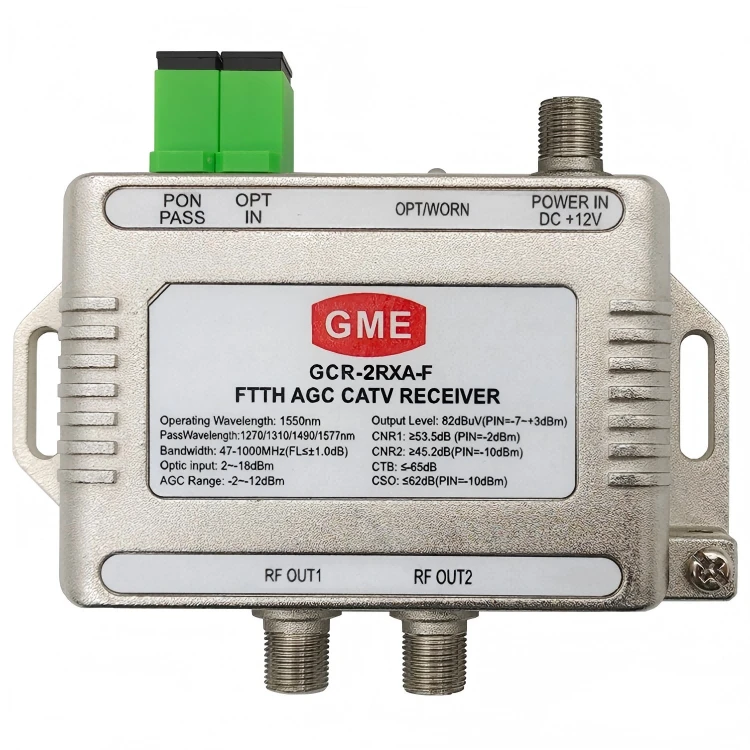

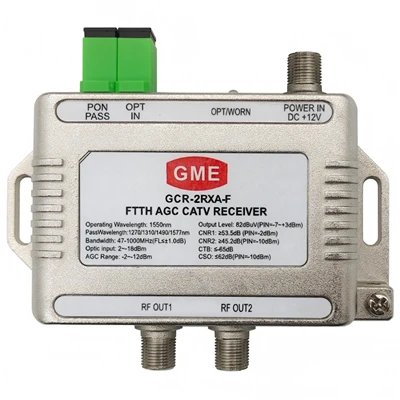

Gcr -2 rxa-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
2 |
F-female: 12В 300mA |
|

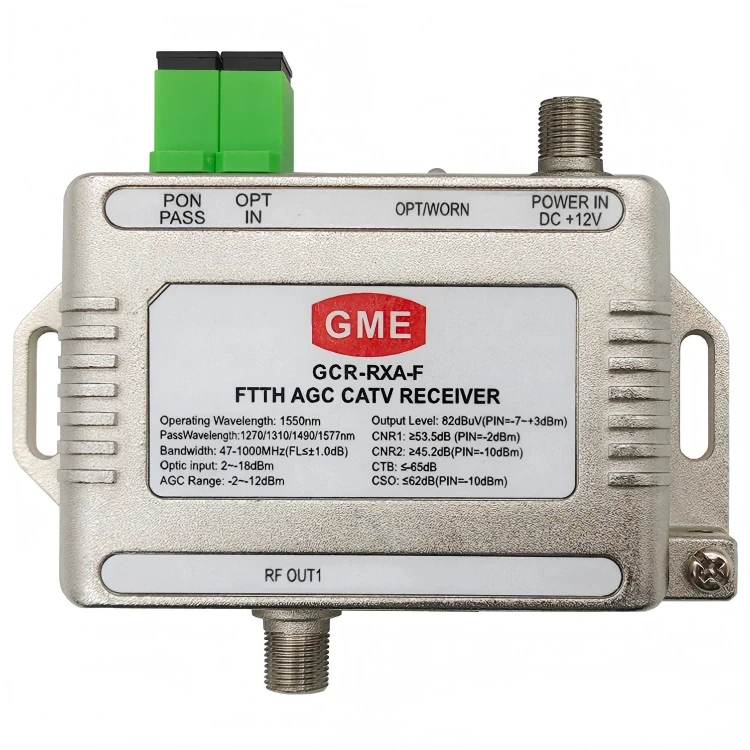

GCR-RXA-F |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
1 |
F-female: 12В 300mA |
|
Gcr -4 rxu-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
4 |
F-female: 12В 300mA |
|
Gcr -2 rxu-f |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
2 |
F-female: 12В 300mA |
|
GCR-RXU-F |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
1 |
F-female: 12В 300mA |
|
Gcr -4 rxa-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rxu-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxu-d |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550 нм ± 10 нм |
1260 нм ~ 1500 нм 1575 нм ~ 1625 нм |
SC/UPC |
1 |
DC -005: 12V 300MA |
