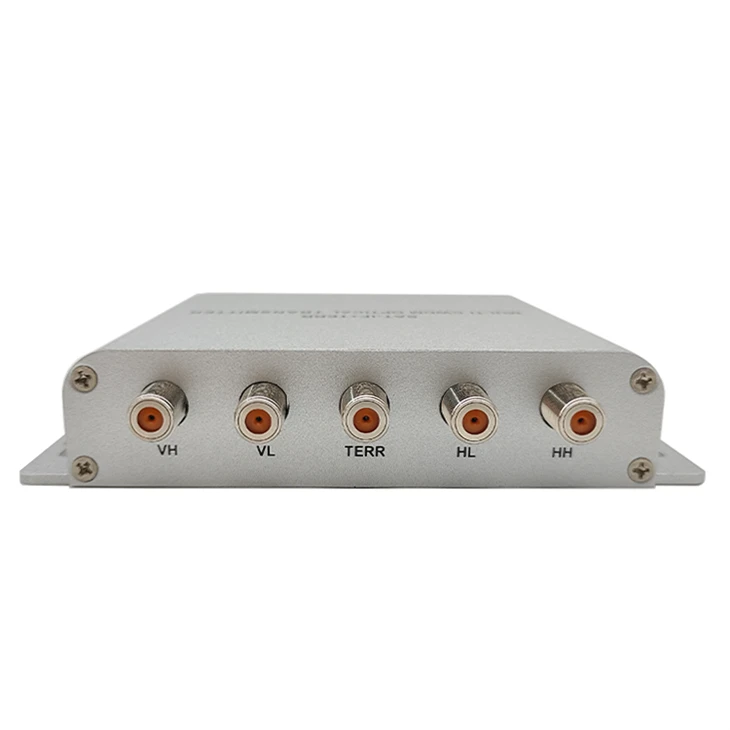

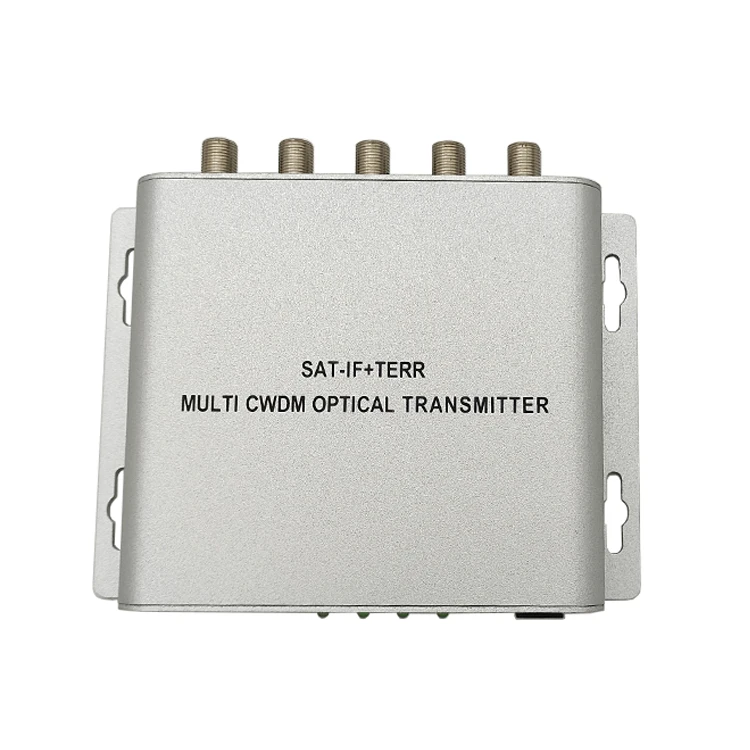

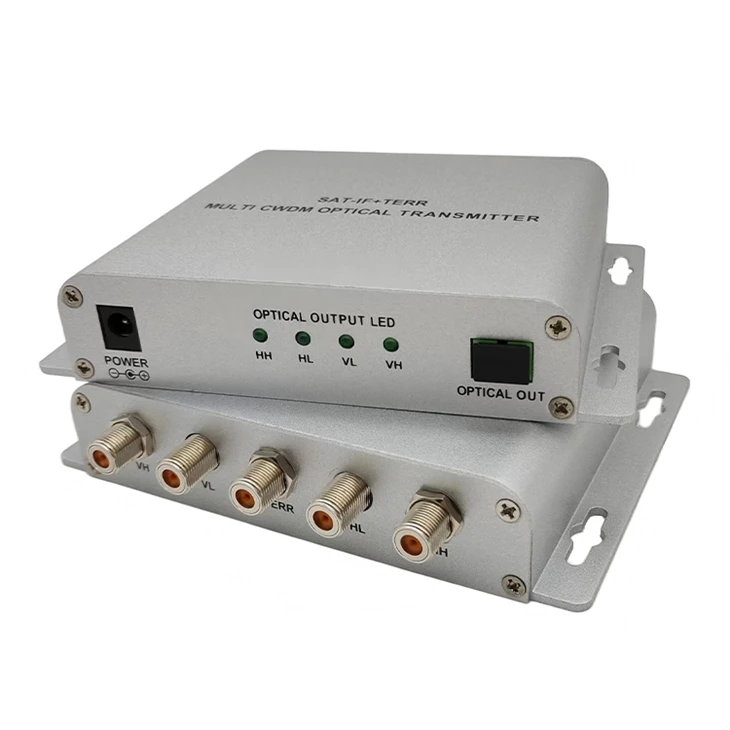

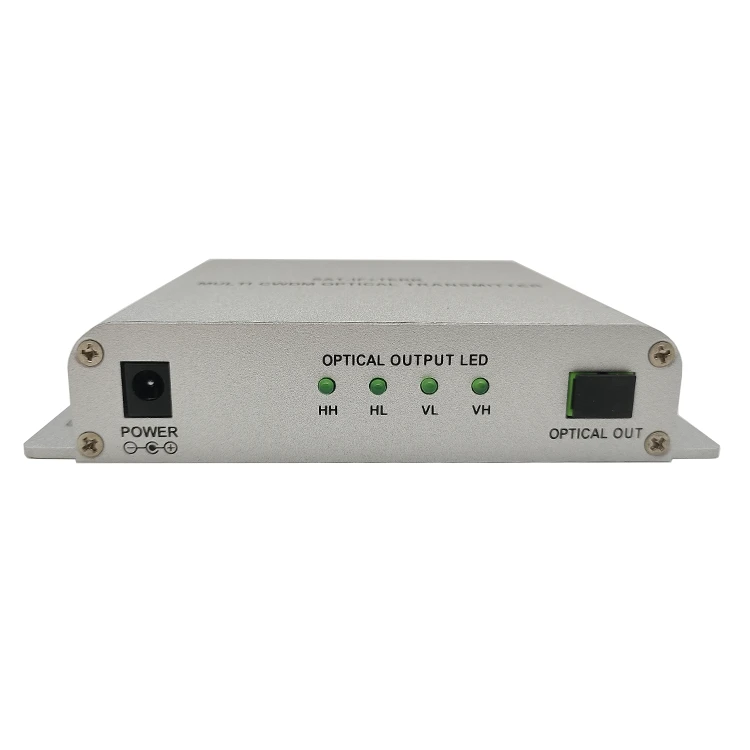

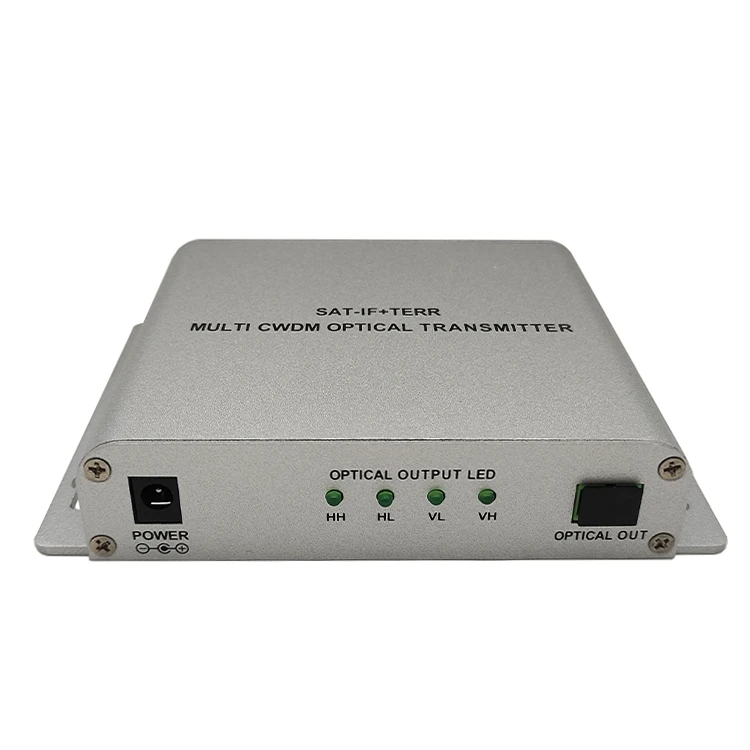

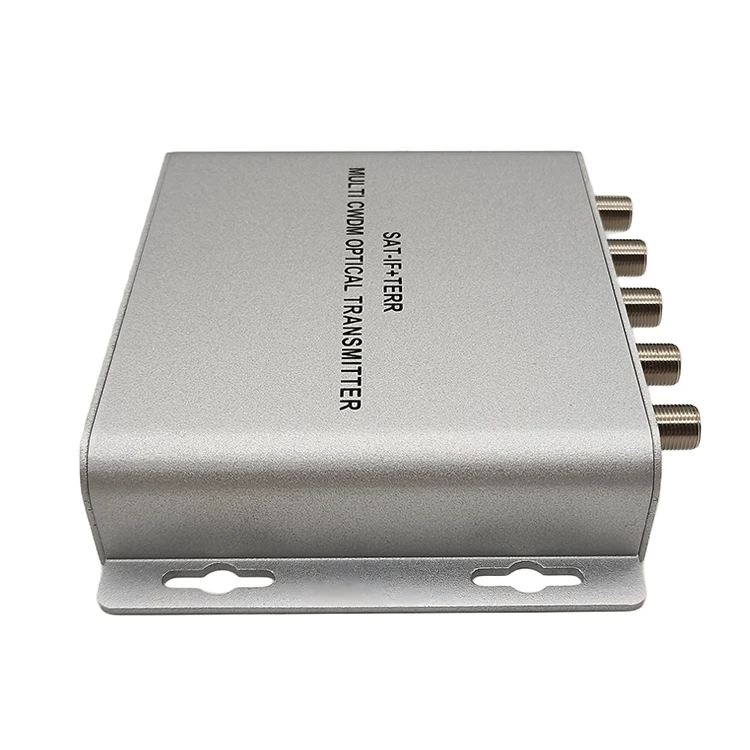

Оптичний передавач SAT-IF+TERR MULTI CWDM підтримує багато-канальний вхід радіочастотного сигналу супутникової проміжної частоти та наземного телебачення, застосовує технологію грубого мультиплексування за довжиною хвилі для перетворення композитних радіочастотних сигналів у-оптичні сигнали певної{3}}хвилі, реалізуючи високу-точність, велику-відстань і оптична передача телевізійного сигналу-збереження волокна.
особливості
- Призначений для супутникової оптичної системи
- Широкий діапазон робочих частот: 47-2150 МГц
SAT-IF: 950–2150 МГц
CATV: 47 МГц~860 МГц
- Відмінна лінійність і площинність
- Використання 1-ядерного одномодового волокна з високими зворотними втратами
- Використання активних пристроїв підсилювача GaAs
- Технологія ультранизького рівня шуму
- Вбудова-в CWDM, використовуючи коаксіальний малий корпусний лазер DFB
- Виходи 13/18 В, 0/22 кГц для роботи LNB
- Розподіл до 32 оптичних вузлів
Специфікація
|
Оптичний параметр |
TERR+SAT-IF Параметр |
||
|
Зворотні оптичні втрати |
Більше або дорівнює 45 |
Діапазон частот |
47~2150 МГц |
|
Вихідна оптична потужність |
4x+3dBm |
площинність |
±1.5 |
|
Оптичний роз'єм |
SC/БТР |
Вихідний рівень (AGC) |
Більше або дорівнює 80±5@TERR Більше або дорівнює 78±10@SAT-IF |
|
Вихідна оптична довжина хвилі (нм) |
1510-1570 |
C/R |
Більше або дорівнює 52 |
|
Інший параметр |
ОГС |
Більше або дорівнює 65 |
|
|
ВЧ роз'єм |
Ж{0}}жінка |
CTB |
Більше або дорівнює 62 |
|
Джерело живлення |
DC-24V |
Повернення втрати |
Більше або дорівнює 12 |
|
Споживана потужність (Вт) |
<6 |
Точність 22 кГц |
22±4 |
|
Розміри (мм) |
143x110x28.8 |
Блок живлення LNB |
13/18 |
