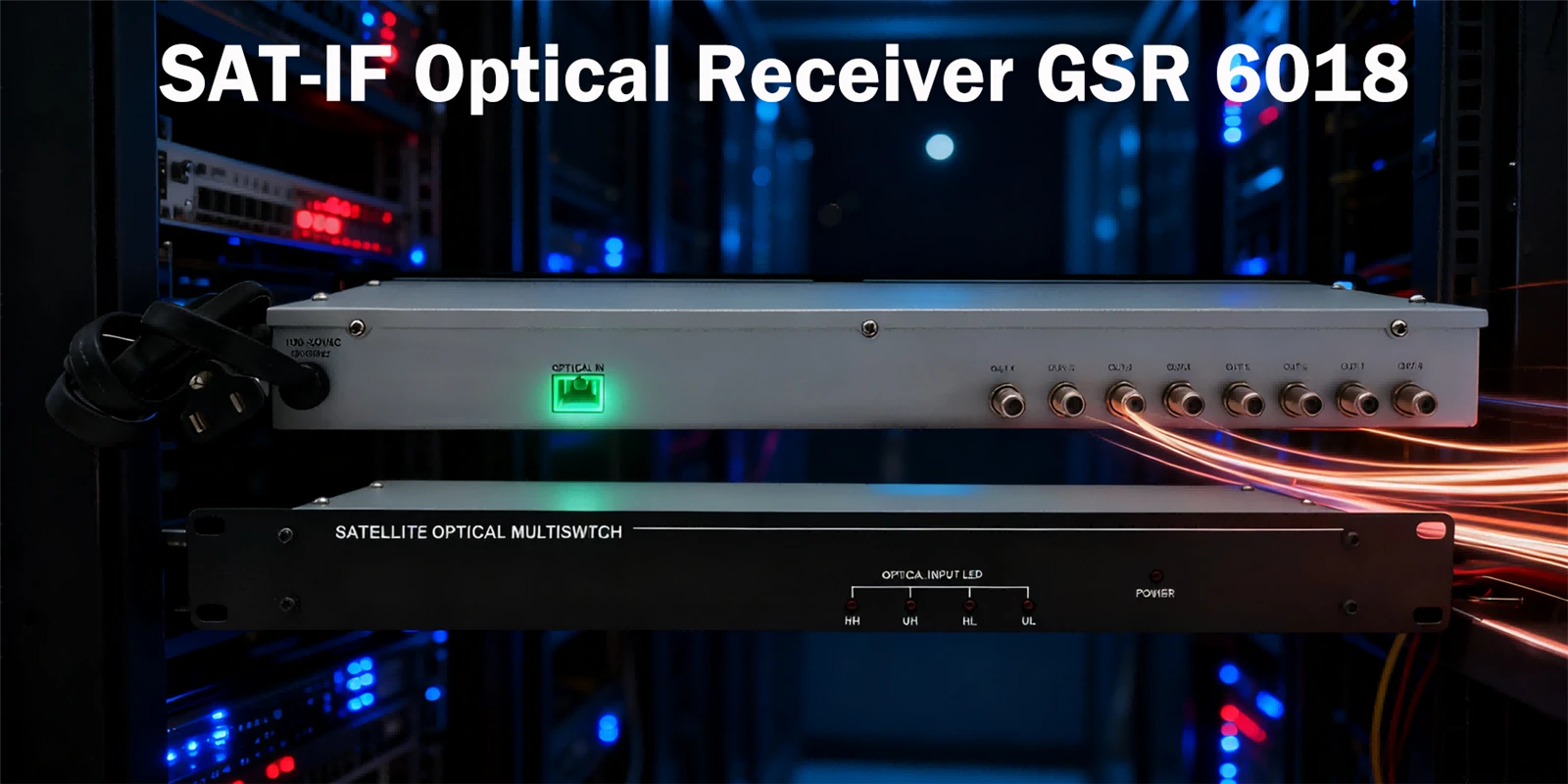

Оптичний приймач SAT-IF

Details

GSR 6018
Мультиперемикач FTTB
підтримка 8 портів RF out
Забезпечте постійний тон 22 кГц

Category

Оптичний CATV

Share to

Send Inquiry

Особливості

Призначений для супутникової оптичної системи
Широкий діапазон робочих частот: 45-2150 МГц
Відмінна лінійність і рівність
Широкий діапазон вхідної оптичної потужності
Використання 1-ядерного одномодового волокна з високими зворотними втратами
Використання активних пристроїв підсилювача GaAs
Технологія ультранизького рівня шуму
Вбудова-в CWDM з використанням High linear PD
Вбудована-оптична функція АРУ

Специфікація

Оптичний параметр		TERR+SAT-IF Параметр
Чутливість (A/W)	Більше або дорівнює 0,9	Діапазон частот	45~2150 МГц
Отримайте оптичну потужність	-18-+3 -10-0 (AGC)	площинність	±1.5
Зворотні оптичні втрати	Більше або дорівнює 45	Ізоляція Перехресна поляризація	-25 дБ мін (950~2150 МГц)
Довжина хвилі прийому (нм)	1510-1570	Ізоляція Out to Out	-28 дБ хв (950~2150 МГц) -14 дБ хв (40~806 МГц)
Оптичний роз'єм	SC/БТР	Зупинити затухання діапазону	15 дБ min Ant port@950MHz 15 дБ хв супутниковий порт @ 806 МГц
Інший параметр		LHCP/RHCP	14,0 ~ 15,0 В постійного струму
Джерело живлення	DC-24V	Розміри	19"(L) x 5.5"(D) x 1.75"(H)
Споживана потужність (Вт)	<6	Вхідна потужність	110~240 В змінного струму 50/60 Гц
Розміри (мм)	143x110x28.8	Вихідний опір	75Ω

Мультиперемикач FTTB

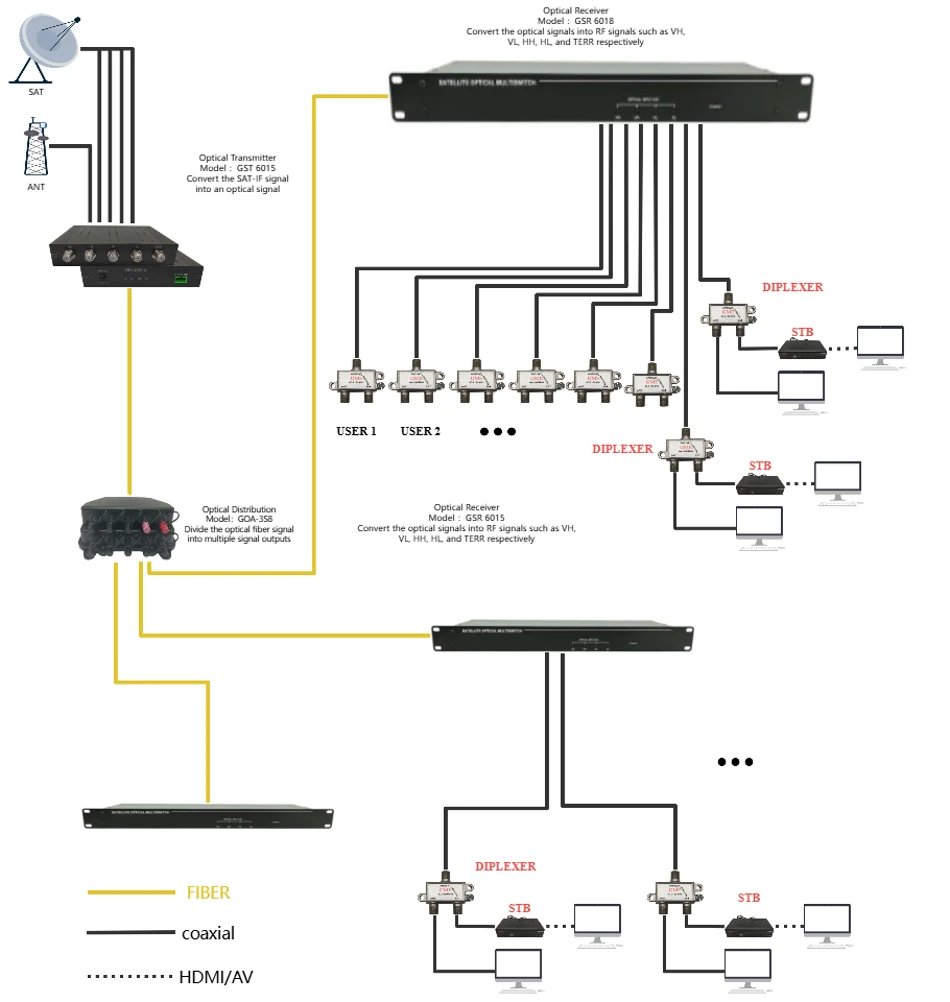

Оптичний приймач SAT-IF – це ключовий пристрій у супутникових системах зв’язку, призначений для прийому оптичних сигналів і їх перетворення в супутникові електричні сигнали середньої частоти.

SAT-IF Optical Receiver
