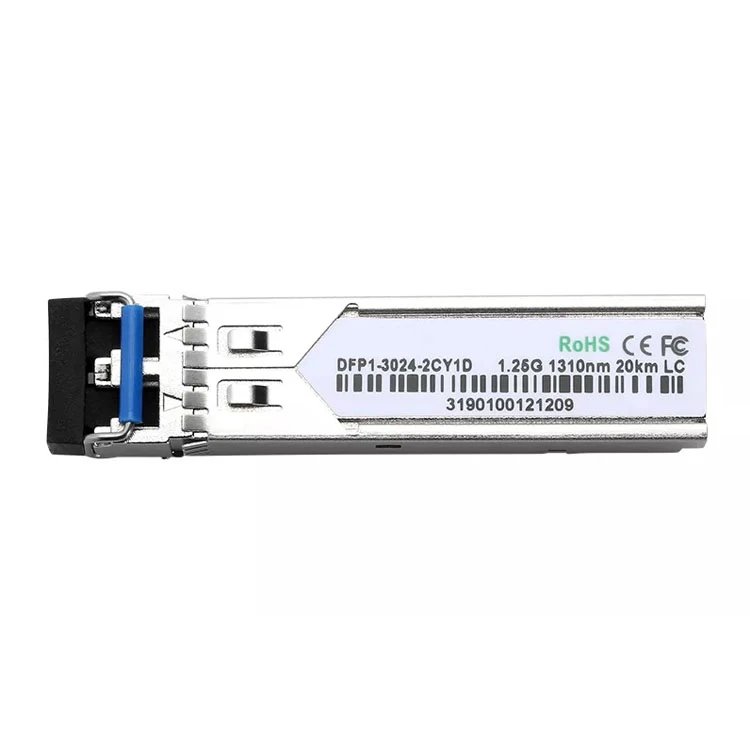

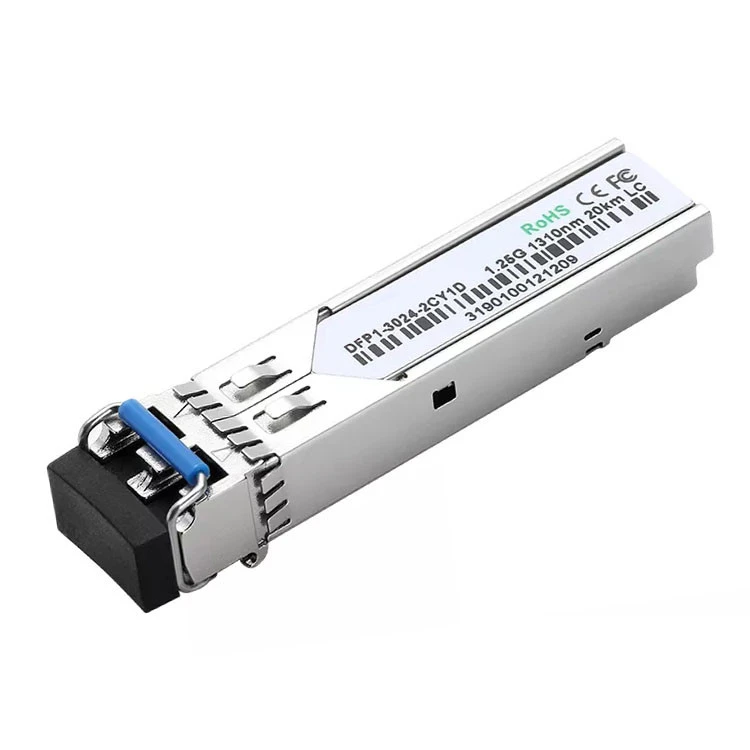

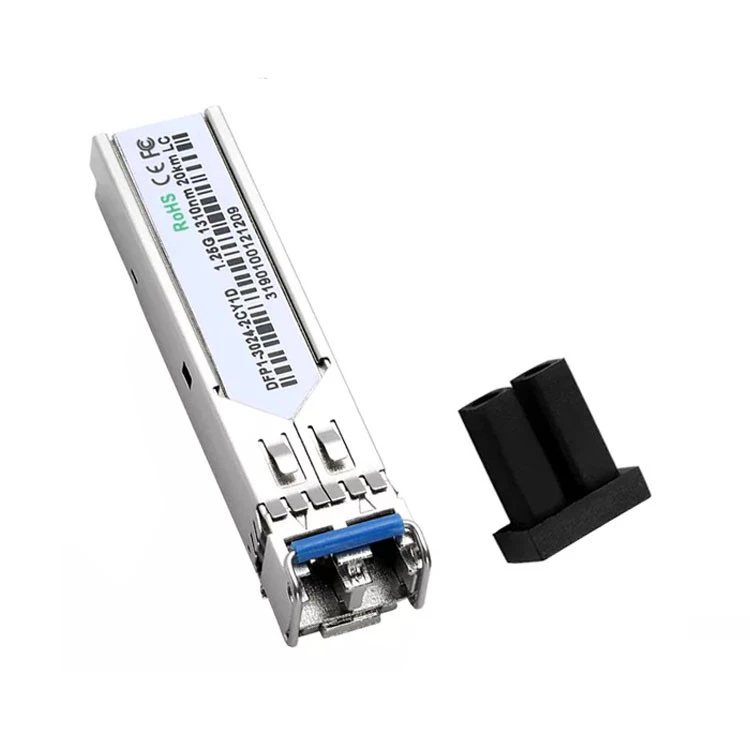

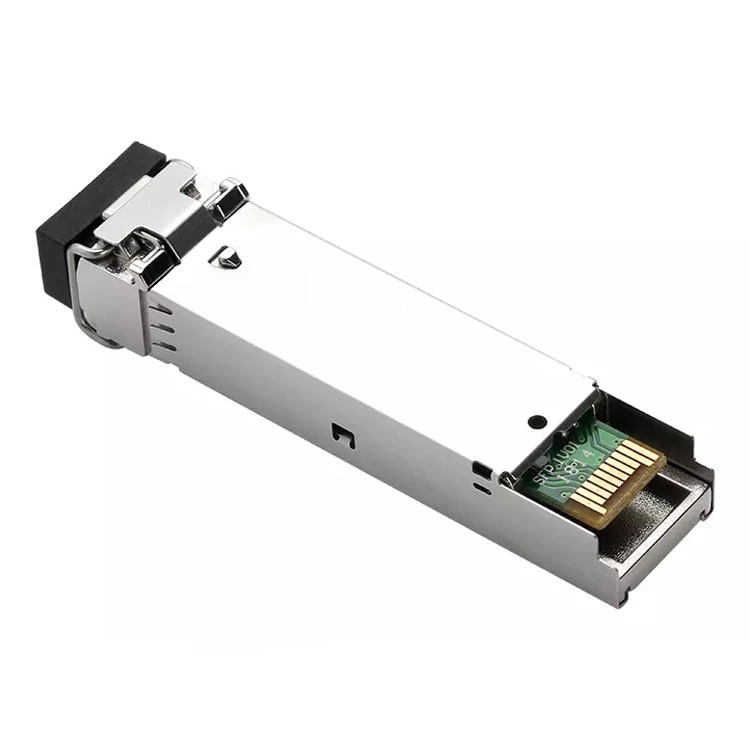

Кілька режимів 1.25G

Технічний огляд трансивера SFP

Трансивери SFP (Small Form{0}}factor Pluggable) — це оптимізовані-оптичні модулі з високою{1}}продуктивністю-вартістю, розроблені для підтримки швидкості передачі даних1,25 Гбіт/спонад аДальність передачі 20 кмвикористовуючи9/125 мкм одномодове-волокно (SMF).

Кожен трансивер інтегрує три ключові функціональні блоки:

1. A лазерний передавачдля високошвидкісної генерації оптичного сигналу-.
2. A Фотодіод PINу поєднанні з aтрансімпедансний підсилювач (TIA)для ефективного прийому сигналу.
3. A Інтерфейс цифрового діагностичного моніторингу (DDMI)блок керування для-відстеження продуктивності в реальному часі.

Всі модулі відповідаютьСтандарти лазерної безпеки класу I (згідно IEC 60825-1 / FDA 21 CFR 1040.10), забезпечуючи-безпеку для очей у нормальних робочих умовах.

Особливості продукту

● Неохолоджуваний лазерний діод зі структурою MQW

● Фотодіодний приймач із PIN-кодом InGaAs-TIA

● 9/125 мкм SMF

● Одномодовий трансивер BIDI SFP

● Оптичний інтерфейс LC або SC є додатковим

● Сумісність із SFP MSA та SFF-8472

● Інтерфейс цифрового діагностичного моніторингу

● Одинарний блок живлення +3.3V

● Диференціальні входи та виходи CML

● Вихід виявлення сигналу LVTTL

● Сумісність із ITU-T G.957

● Відповідає RoHS і не містить свинцю

● Металевий корпус для зниження електромагнітних перешкод

● Робоча температура корпусу:

Стандарт: від 0 до +70 градусів

Розширення: від -20 до +85 градусів

Промисловий: від -40 до +85 градусів

Параметр
