опис

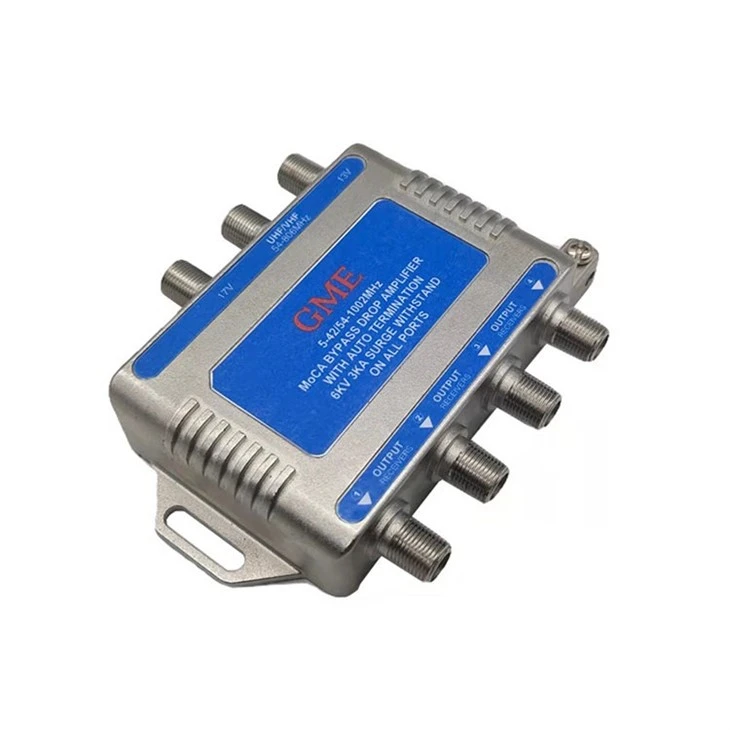

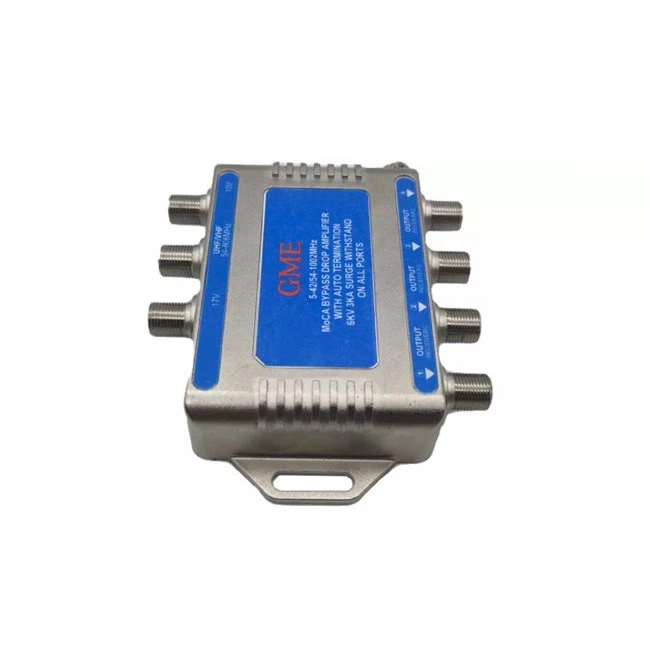

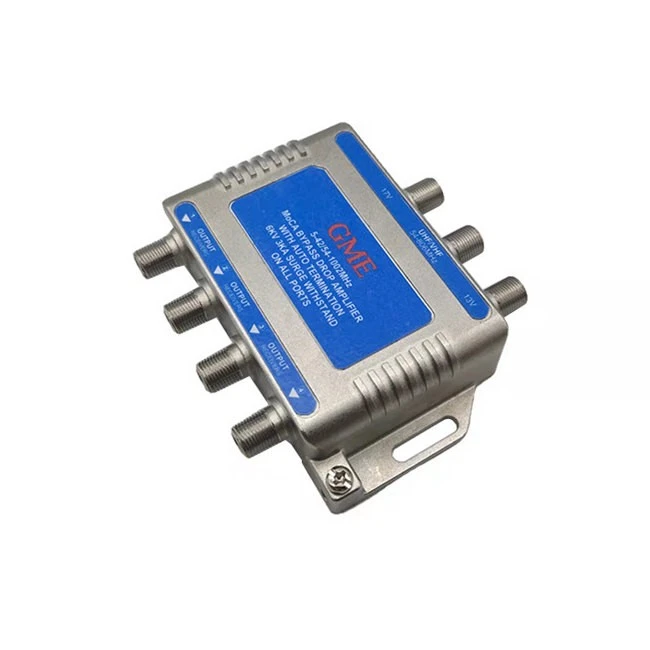

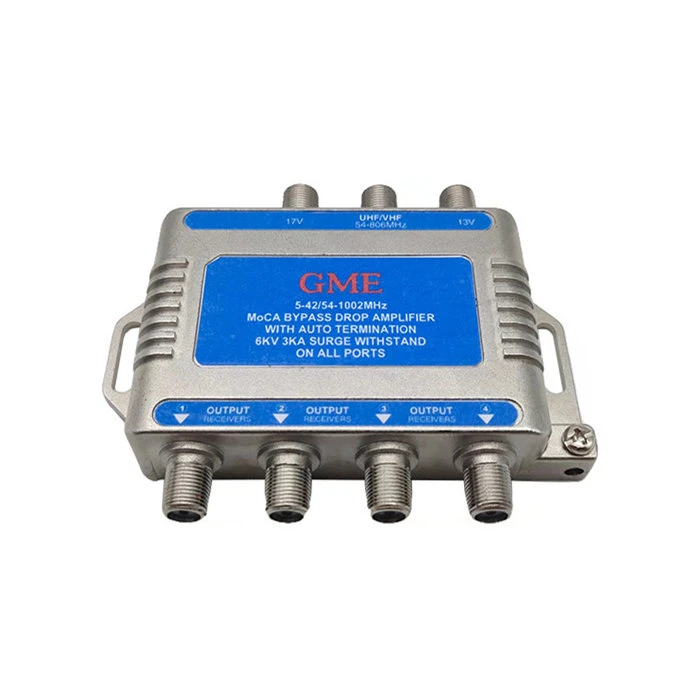

Цей 4-смуговий підсилювач MOCA 3306-4P розроблено для забезпечення можливості використання технології MoCA для зв’язку з усіма вихідними портами підсилювача з порту модему, минаючи сам підсилювач. Вбудований-триплексний фільтр обмежує сигнали MoCA до домашньої мережі, одночасно забезпечуючи необхідне обхідне з’єднання MoCA навколо підсилювача, щоб увімкнути-домашню мережу між eMTA, приставками та іншими пристроями (наприклад, ігровими консолями, ПК, ноутбуками, планшетами тощо). Порт обходу пасивного модему підтримує критичні додатки, такі як телефонія, які вимагають високонадійних мереж для забезпечення безперебійного обслуговування навіть у разі відключення електроенергії та / або несправності підсилювача.
Додатки
◆ Розповсюдження відео в будинку для додатків із -кімнатним DVR.
◆ Домашня високошвидкісна мережа.
◆ Дозволяє Інтернет-сервісам, відео та іграм спільно використовувати пропускну здатність без втрати швидкості та якості.
◆ Потокове відео високої чіткості з Інтернету.
особливості
◆ 4 виходи радіочастотного підсилювача MoCA + 1 активний вихід модему з одиничним посиленням
◆ Автоматичне завершення роботи при відключенні живлення
◆ Найнижчі доступні характеристики спотворень IEEE 6 кВ, стійкість до перенапруги B3 на всіх радіочастотних портах
◆ Герметичні порти F відповідають стандартам SCTE
◆ Інтегрований триплексний фільтр MoCA: усі порти «розмовляють» – пристрої MoCA на обхідному порту можуть обмінюватися даними з усіма іншими вихідними портами.
◆ Одиничне посилення – вгору та вниз: компенсує втрати на дільнику.
◆ Запатентована технологія захоплення DSM: забезпечує посилене утримання пружини для кращого контакту з поверхнею.
◆ Порт пасивного обходу: виключає втрату обслуговування через відключення електроенергії або несправність підсилювача.
Специфікація
|
Місце оригіналу: Китай |
|||
|
НОМЕР МОДЕЛІ: GDMOCA-009 (3306-4P) |
|||
|
ОПИС: 4-СМУГОВИЙ КАПЛИННИЙ ПІДСИЛЮВАЧ CATV З ПАСИВНИМ ПОВЕРНЕННЯМ |
|||
|
ПУНКТ |
ТИПОВИЙ |
QCLIMIT |
УМОВИ ВИПРОБУВАННЯ |
|
Шлях вперед |
|||
|
частота Діапазон |
|
54 ~ 1218 МГц |
|
|
Коефіцієнт посилення (ВЧ вхід-вихід) |
0,5 дБ |
0 дБ мін |
54 ~ 1002 МГц |
|
|
-3,0 дБ |
-3,8 дБ мін |
1003 ~ 1218 МГц |
|
Втрата вставки порту VoIP |
-4,8 дБ |
-5,5 дБ макс |
54 ~ 1002 МГц |
|
|
-6,9 дБ |
-7,5 дБ макс |
1003 ~ 1218 МГц |
|
Зворотні втрати (вхід/вихід) |
-16 дБ |
-15 дБ Мін. |
54 ~ 1218 МГц |
|
Коефіцієнт шуму (54 ~ 1002 МГц) |
5 дБ типовий пристрій NF (не включаючи розгалужувач) |
|
|
|
Групова затримка |
|
30 нс макс. |
Для 102 МГц (діапазон 3,58 МГц) |
|
|
|
15 нс Макс. |
Для 108 МГц (діапазон 3,58 МГц) |
|
|
|
5 нс Макс. |
Для 112 МГц і більше (діапазон 3,58 МГц) |
|
Ізоляція назовні |
-25 дБ |
-20 дБ мін |
54 ~ 1218 МГц |
|
Ефективність радіочастотного екранування |
|
Менше або дорівнює -110 дБ |
|
|
Ізоляція радіочастотного порту від порту живлення |
|
100 дБн |
54 ~ 1218 МГц |
|
Шлях MOCA: |
|||
|
частота Діапазон |
|
|
1275-1675 МГц |
|
Внесені втрати (voip на будь-який вихід) |
-18 дБ |
-19 дБмакс |
1275-1300 МГц |
|
|
-15 дБ |
-17 дБмакс |
1301-1675 МГц |
|
Ізоляція (будь-який вихід на вихід) |
-17 дБ |
-20 дБмакс |
1275-1675 МГц |
|
Зворотні втрати (voip/будь-який вихідний порт) |
-10 дБ |
-5 дБ Мін. |
1275-1675 МГц |
|
Шлях повернення: |
|||
|
частота Діапазон |
|
5 ~ 85 МГц |
|
|
посилення |
-12 дБ |
-13 дБ мін |
5 ~ 85 МГц |
|
Зворотні втрати (IN/OUT) |
-20 дБ |
-18 дБ Мін. |
5 ~ 85 МГц |
|
Втрата введення VoIP |
-3,5 дБ |
-3,8 дБ Макс. |
5 ~ 85 МГц |
|
площинність |
±0,5 дБ |
1,5 дБ макс. |
5 ~ 85 МГц |
|
Ізоляція назовні |
-25 дБ |
-20 дБ Мін |
5 ~ 85 МГц |
|
Групова затримка |
|
20 нс макс. |
5 ~ 85 МГц у діапазоні 1 МГц |
|
|
|
5 нс Макс. |
10 ~ 80 МГц на діапазоні 1 МГц |
|
Спотворення: |
|||
|
Композит другого порядку* |
|
-62 дБн Макс. |
|
|
Композитний потрійний ритм* |
|
-75 дБн Макс. |
|
|
Перехресна модуляція* |
|
-75 дБн Макс. |
|
|
Модуляція шуму |
|
-90 дБн Макс. |
|
|
REV: *79 NTSC analog+33 256/QAM digital @4dBmv/ch all/channels flat |
|||
|
Здатність витримувати перенапруги: |
|
CAT B3, 6KV, 3KA |
Вхідний порт-IEEE C62.41-1991 |
|
|
Категорія B-3 Combo хвиля, 6kV, 3kA |
||
|
|
Вихідний порт-IEEE C62.41-1991 |
||
|
|
Категорія B-3 Combo хвиля, 6kV, 3kA |
||
|
Вимоги до живлення: |
|||
|
Введення |
|
120 В змінного струму |
|
|
Частота |
|
60 Гц |
|
|
Вихід |
|
12 В постійного струму, 400 мА |
|
|
Робоча температура: |
|
-40 градусів до + 60 градусів |
|
|
МЕХАНІЧНИЙ |
|||
|
Монтаж |
|
Горизонтальний/Вертикальний |
|
|
Розміри |
|
Ш: 179 мм x Г: 71 мм x В: 43 мм |
|
|
Кількість наземних блоків |
|
1 - Дво-направлений |
|
|
Корпус і матеріал кришки |
|
Алюмінієвий сплав A360 |
|
|
Тип обробки/покриття |
|
Порошкове фарбування |
|
|
Пломбування |
|
Прокладка 1-волога 1 EMI/RFI |
|
|
Матеріал порту F |
|
C360 латунь |
|
|
Покриття порту F |
|
Нікель |
|
|
Інтервал між портами F |
|
1,0" хв. |
|
|
Крутний момент порту F |
|
60 дюймів фунтів хв |
|
|
Фіксація шпильки порту F (центральний штифт RG-6) |
|
200 грам хв. |
|
