опис

Підсилювач DBS від 250 до 2150 МГц з посиленням 25 дБ, живленням LNB і компенсацією нахилу.

Ситуація

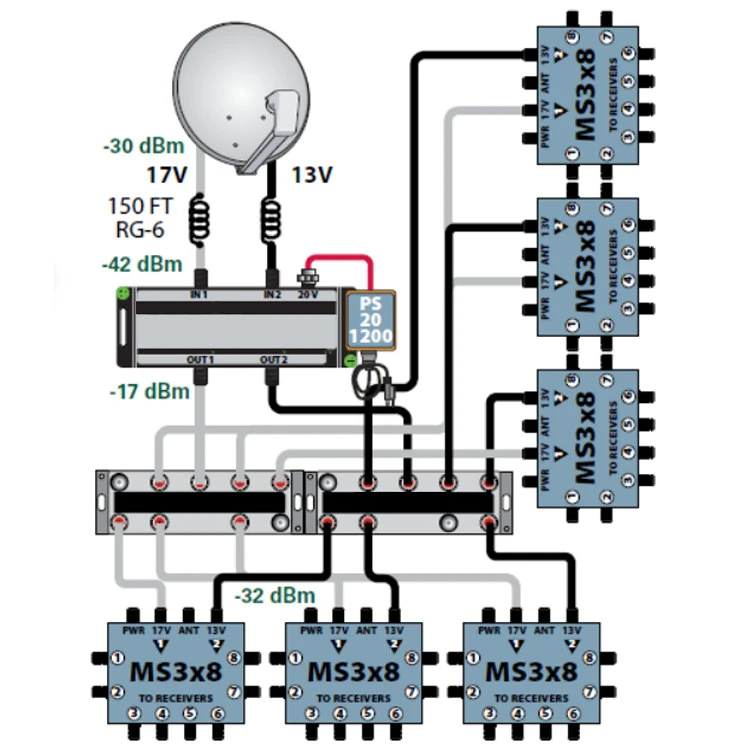

Сигнали DBS від 250 до 2150 МГц від подвійного LNB потребують живлення, фіксації полярності та підсилення для живлення кількох комутаторів.

Рішення

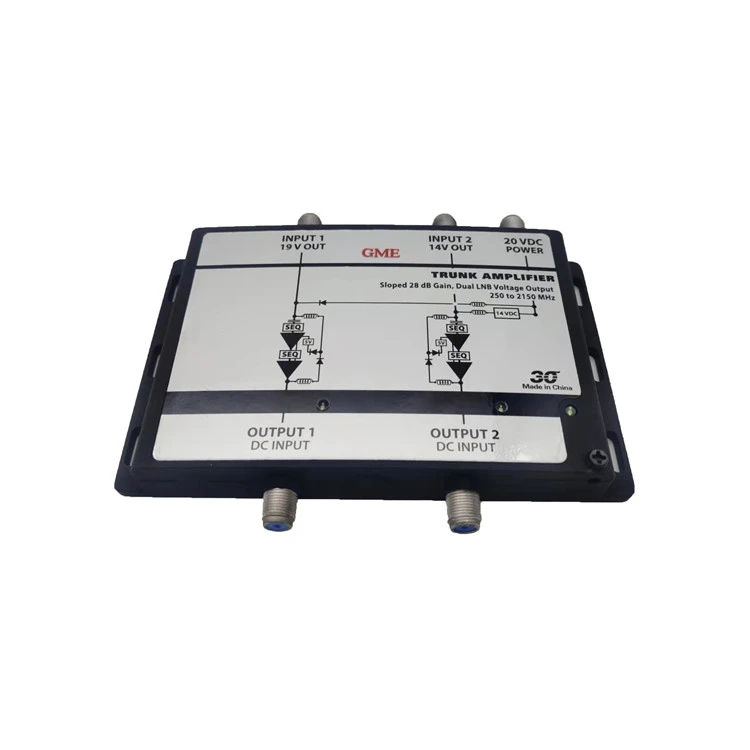

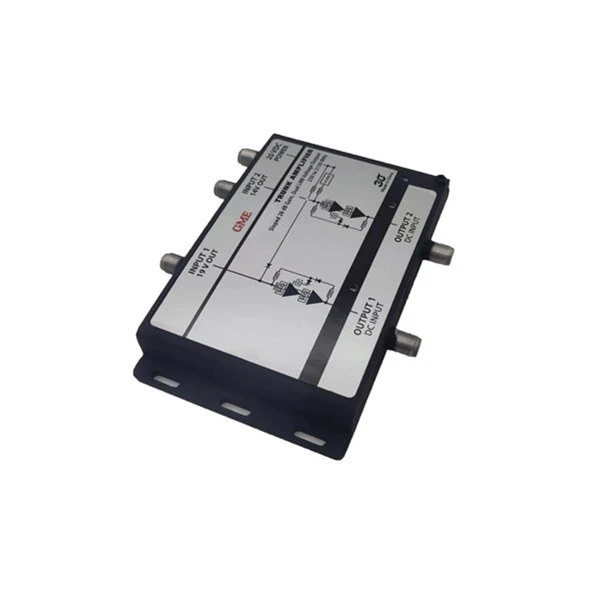

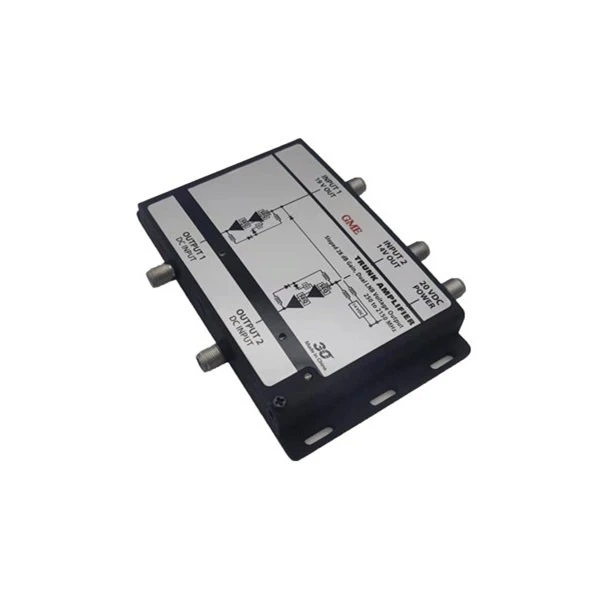

Підсилювач 28 дБ DUAL LNB Модель SD TA282-T живить подвійний LNB DBS, підсилює сигнали та попередньо підкреслює високі частоти, щоб компенсувати нахил кабелю.

Специфікація

Місце походження: Гуандун, Китай
Номер моделі: GDAMP-018 (SD TA282-T)
ПУНКТ	ТИПОВИЙ	ЛІМІТ КЯ	УМОВИ ВИПРОБУВАННЯ
частота Діапазон			250-2150 МГц
посилення
	+20 дБ	+18дБ мін	950 МГц
	+24 дБ	+22дБ мін	1750 МГц
	+28 дБ	+26дБ мін	2150 МГц
площинність
Без ухилу	±0,2 дБ	±0,5 дБ макс	Будь-який діапазон 24 МГц
Схил	6 дБ	5 дБ Мін	250-2150 МГц
Зворотні втрати
Вхід/Вихід	-12 дБ	-10 дБ Мін	250-2150 МГц
Ізоляція
Перехресна поляризація	-35 дБ	-30 дБ Мін	250-2150 МГц
Вхід до входу	-35 дБ	-30 дБ Мін	250-2150 МГц
Вихід на вихід	-35 дБ	-30 дБ Мін	250-2150 МГц
Можливість введення
Стиснення 1 дБ	96dBuV	95dBuV Макс	На вході 950 МГц
Наскрізне падіння напруги постійного струму		1,2 В постійного струму макс	Вихід на вхід
Імпеданс		75 Ом	Порт введення/виведення
Роз'єм		Жінка типу F	Всі порти
Вихідна напруга на вхідному порту
Порт Input1		19±0,5 В постійного струму	Навантаження 500 мА
Порт Input2		13±0,5 В постійного струму	Навантаження 500 мА

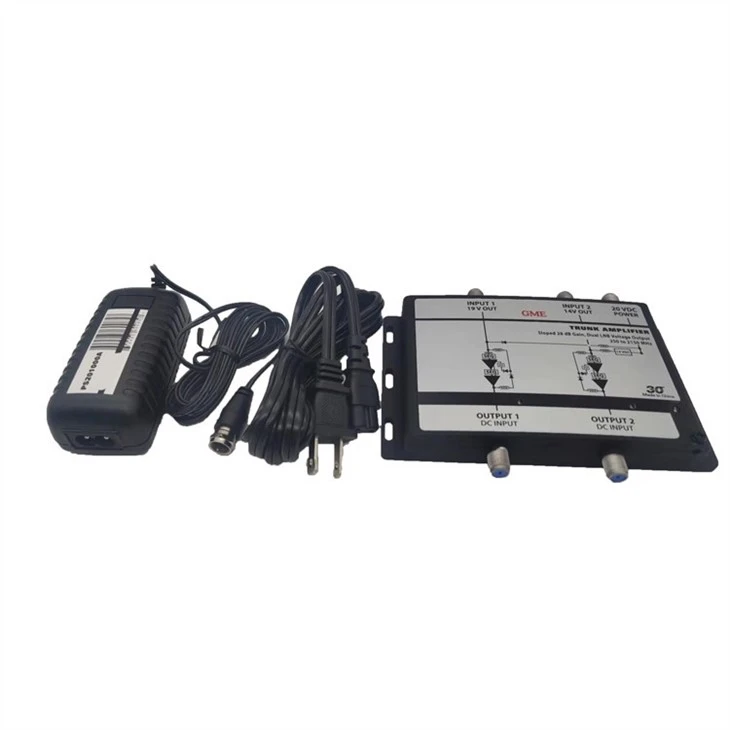

Адаптер живлення
Введення		100-240 В змінного струму, 50/60 Гц
Вихід		20 В постійного струму, 1200 мА
Рівень ЦВК		VI
