опис

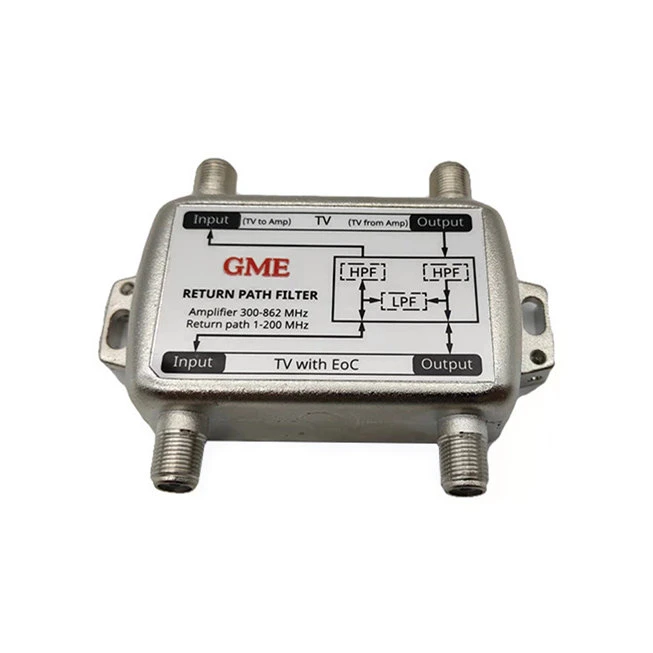

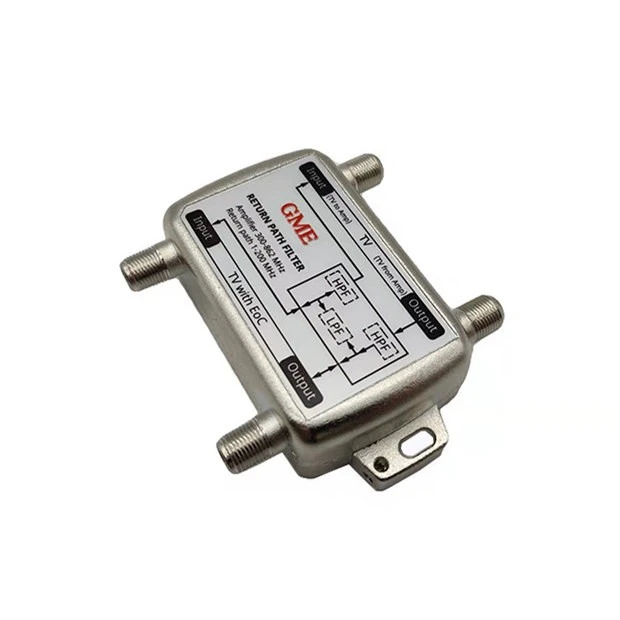

Фільтр зворотного каналу використовується для обходу підсилювачів у звичайній коаксіальній телевізійній мережі на частоті даних EoC. Це дозволяє даним мати зворотний шлях і посилювати телевізійний сигнал.
Специфікація
|
Місце походження: Гуандун, Китай |
|||
|
Номер моделі: GDF-002 (GRPF-200) |
|||
|
ПУНКТ |
ТИПОВИЙ |
ЛІМІТ КЯ |
УМОВИ ВИПРОБУВАННЯ |
|
Діапазон частот |
|||
|
|
|
1-200 МГц |
Шлях повернення |
|
|
|
300-862 МГц |
Підсилювач |
|
Втрата вставки |
|||
|
IN (TV+EoC) до OUT (TV+EoC) |
-1,5 дБ |
-2,0 дБ макс |
1-200 МГц |
|
IN (TV+EoC) до IN (TV до підсилювача)& |
-1,5 дБ |
-2,0 дБ макс |
300-862 МГц |
|
Вихід (TV+EoC) на вихід (TV від підсилювача) |
|||
|
Ізоляція |
|||
|
IN (телевізор до підсилювача) до виходу (телевізор від підсилювача) |
-37 дБ |
-32 дБ мін |
1-5 МГц |
|
|
-50 дБ |
-48 дБ мін |
6-200 МГц |
|
|
-60 дБ |
-50 дБ мін |
300-862 МГц |
|
Відмова |
|||
|
IN (TV+EoC) до OUT (TV+EoC) |
-60 дБ |
-50 дБ мін |
300-862 МГц |
|
IN (TV+EoC) до IN (TV до підсилювача) & |
-37 дБ |
-32 дБ мін |
1-5 МГц |
|
Вихід (TV+EoC) на вихід (TV від підсилювача) |
-50 дБ |
-48 дБ мін |
6-200 МГц |
|
Повернення втрати |
|||
|
|
-16 дБ |
-14 дБ мін |
5-200 МГц |
|
|
-17 дБ |
-15 дБ мін |
300-862 МГц |
|
DC Pass |
|
так |
IN (TV+EoC) до IN (TV до підсилювача) & |
|
|
Вихід (TV+EoC) на вихід (TV від підсилювача) |
||
|
Робоча температура |
|
-10-+40 ступінь |
|
|
Температура зберігання |
|
-20-+70 ступінь |
|
|
Роз'єм |
|
Жінка типу F |
Всі порти |
|
Імпеданс |
|
75 Ом |
|
Профіль компанії

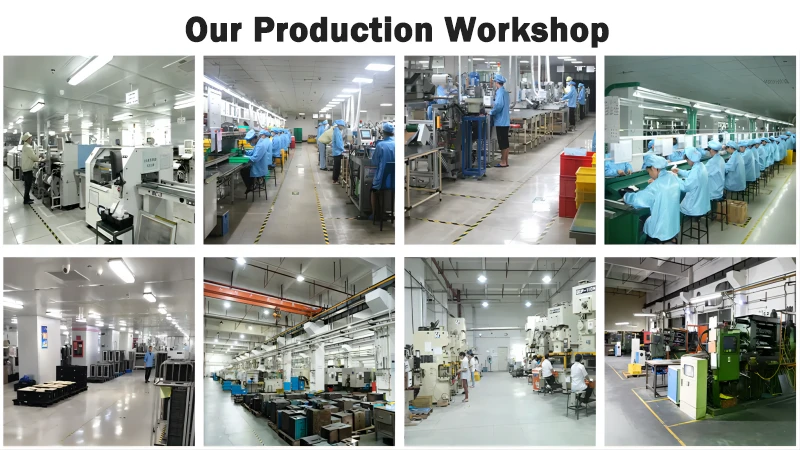

Goodmind Electronics (Shenzhen) Co., Ltd. була заснована в 1992 році зі статутним капіталом 18 мільйонів доларів США. Її власний завод розташований у Шеньчжені та налічує понад 1000 співробітників. Це високо-технологічне підприємство, яке об’єднує науково-дослідні роботи, виробництво, продаж і обслуговування. Компанія спеціалізується на професійному виробництві антен / мережевих комунікацій / Bluetooth / аксесуарів AV / розумного дому / аксесуарів для автомобілів. Завод вертикально інтегрований. Фабрика має обробку пластику, штампування металу, лиття під тиском цинку, SMT, DIP та монтажний центр. Компанія має міцну фінансову потужність, професійну команду досліджень і розробок, чудове виробниче обладнання та ощадливе виробництво, а також прагне створювати високо{13}}якісні продукти для клієнтів.
Що таке фільтр зворотного шляху?
У радіочастотних системах зв’язку фільтр зворотного тракту – це компонент, призначений для фільтрації небажаних сигналів або шуму, які можуть заважати правильній роботі системи. Це допомагає гарантувати, що сигнали, що передаються від пристрою чи системи до іншого місця, не містять перешкод і шумів, зберігаючи цілісність зв’язку.
Як працює фільтр зворотного шляху?
Фільтри зворотного тракту зазвичай використовують різні методи, такі як пасивна LC (індуктор-конденсаторна) фільтрація, активна фільтрація або цифрова обробка сигналу, щоб вибірково послабити певні частоти або частотні діапазони. Блокуючи небажані сигнали, пропускаючи бажані сигнали, фільтри зворотного шляху допомагають покращити співвідношення-до-шуму та покращити загальну продуктивність системи.
Де використовуються фільтри зворотного шляху?
Фільтри зворотного шляху знаходять застосування в різних радіочастотних системах зв'язку, включаючи мережі кабельного телебачення (CATV), супутникові системи зв'язку, широкосмугові мережі Інтернет і системи бездротового зв'язку. Вони часто використовуються в установках передавача-приймача, де підтримка чистого зворотного шляху для сигналів має вирішальне значення для надійного зв’язку.
FAQ
З: Які переваги використання фільтрів зворотного шляху?
В: Відфільтровуючи небажані перешкоди та шуми, фільтри зворотного шляху допомагають покращити якість сигналу, зменшити погіршення сигналу та підвищити загальну продуктивність і надійність радіочастотних систем зв’язку. Вони також можуть допомогти мінімізувати електромагнітні перешкоди (EMI) і забезпечити відповідність нормативним стандартам.
З: Як вибрати правильний фільтр зворотного шляху для моєї програми?
В: Враховуйте такі фактори, як частотний діапазон роботи, бажаний рівень ослаблення для небажаних сигналів, вимоги до відповідності вхідного/вихідного опору та будь-які конкретні екологічні чи нормативні міркування. Консультації з інженерними радіочастотами або посилання на специфікації системи можуть допомогти у виборі відповідного фільтра зворотного шляху.
З: Чи існують різні типи фільтрів зворотного шляху?
Відповідь: Так, фільтри зворотного шляху бувають різних типів і конфігурацій, включаючи пасивні фільтри, активні фільтри, фільтри для поверхневого монтажу, коаксіальні фільтри та вбудовані фільтруючі модулі. Вибір типу фільтра залежить від конкретних вимог і обмежень застосування.
З: Які типові проблеми пов’язані з фільтрами зворотного шляху?
Відповідь: Загальні проблеми включають компроміс-між продуктивністю фільтра (загасання, внесені втрати) та іншими системними параметрами, такими як розмір, вартість і енергоспоживання. Розробка ефективних фільтрів зворотного тракту може також включати вирішення таких проблем, як узгодження імпедансу, пульсації смуги пропускання та нелінійні спотворення.
Питання: Чи є якісь вимоги до обслуговування фільтрів зворотного шляху?
A: Фільтри зворотного шляху зазвичай не потребують регулярного обслуговування. Однак може знадобитися періодична перевірка, щоб переконатися, що фільтр працює належним чином, і виявити будь-які ознаки пошкодження або погіршення якості, які можуть вплинути на його роботу. У таких випадках може знадобитися заміна або ремонт.
