Високо{0}}швидкісні сигнали Wi‑Fi тепер таємно проходять через ті самі кабелі, які передають телевізійні сигнали. Поки ми все ще хвилюємося, в якому кутку спальні чи кабінету сигнал слабший, технологія, яка об’єднує кабельне телебачення, Gigabit Ethernet і найновіші стандарти бездротового зв’язку, тихо змінює ландшафт домашніх мереж.
О сьомій ранку пан Ван починає відеоконференцію у своєму домашньому кабінеті, а його дитина відвідує онлайн-уроки за допомогою планшета у вітальні. Smart TV на стіні відтворює програму високої чіткості 4K, а кілька смартфонів одночасно підключено до домашньої мережі.
Такий сценарій одночасного підключення кількох пристроїв до Інтернету став нормою в сучасних сім’ях. Дослідження показують, що типова міська сім’я зараз володіє в середньому понад 10 підключеними пристроями, починаючи від смартфонів і планшетів і закінчуючи смарт-телевізорами та різними пристроями Інтернету речей.
01 Дилема та виклики традиційних бездротових мереж
Сучасні домашні мережі зазнають безпрецедентного тиску. Зі сплеском попиту на потокове відео 4K/8K, хмарні ігри, розумні домашні пристрої та віддалену роботу традиційні маршрутизатори Wi‑Fi намагаються задовольнити вимоги до продуктивності сучасних домогосподарств.
Суть проблеми полягає у фізичних обмеженнях передачі сигналу. Бездротові сигнали 2,4 ГГц і 5 ГГц, які випромінюють звичайні маршрутизатори Wi‑Fi, зазнають значного затухання, коли вони проникають через стіни.
За даними, сигнал 2,4 ГГц може втратити 20-40 дБ при проходженні крізь одну звичайну цегляну стіну і більше 30 дБ при проходженні крізь підлогу.
Це напряму призводить до так званих «мертвих зон сигналу» в домівках-хоча маршрутизатор показує цілі смужки, використання в певних кімнатах може бути надзвичайно повільним або страждати від частих відключень.
Крім проблеми з проникненням, традиційні мережі Wi‑Fi також страждають від властивої асиметрії живлення висхідної лінії зв’язку та низхідної лінії зв’язку. Домашні бездротові маршрутизатори зазвичай передають близько 100 мВт, тоді як клієнтські пристрої, як-от смартфони-з міркувань тривалості роботи батареї та здоров’я-часто передають менше однієї десятої потужності маршрутизатора.
Коли користувач знаходиться далеко від маршрутизатора або за стінами, зворотний сигнал від телефону стає надзвичайно слабким до того часу, коли він досягає маршрутизатора, майже заглушений навколишнім шумом.
02 Технологічна еволюція: від одноцільового доступу до конвергентних мереж
На шляху вирішення сучасних мережевих проблем мережева технологія еволюціонувала від однофункціональних пристроїв до багатофункціональних конвергентних терміналів. Ранні пристрої домашньої мережі зазвичай мали лише одну функцію; наприклад, модеми обробляли лише підключення до Інтернету, тоді як маршрутизатори розподіляли сигнал.
З розвитком технологій на ринку з’явилися термінальні пристрої з інтеграцією кількох портів, можливостями бездротового зв’язку та інтерфейсами кабельного телебачення. Прикладом є високоякісні шлюзи GPON, такі як GRG‑4260US, які об’єднують функції Інтернету, VoIP, IPTV, CATV, USB і Wi‑Fi.
Такі пристрої зазвичай оснащені чотирма портами Gigabit Ethernet (4GE), підтримують дводіапазонний бездротовий доступ 2,4 ГГц і 5 ГГц із теоретичною швидкістю бездротового зв’язку до 1600 Мбіт/с, а також забезпечують інтерфейс CATV (кабельне телебачення).
Ці пристрої є конкретними проявами сучасних конвергентних мережевих рішень. Це вже не прості повторювачі сигналів, а інтелектуальні термінали, здатні обробляти різні типи даних і послуг.
Базуючись на зрілій і стабільній технології Gigabit PON, вони об’єднують технологію комутації Gigabit Ethernet і технологію оптичного приймача HFC (Hybrid Fiber-Coaxial), що забезпечує високу надійність, легкість керування та гарну якість обслуговування.
03 Секрет пробивання бетону: повторне використання коаксіальних кабелів CATV
Основна технологія4GE AC WIFI CATVсистема полягає в розумному використанні існуючої мережевої інфраструктури кабельного телебачення (CATV). Через спеціальний комбінований спліттер він змішує сигнал Wi‑Fi (за стандартом 802.11ac) із сигналом кабельного телебачення, а потім передає обидва по коаксіальному кабелю в кожну кімнату.
На панелі терміналів у кожній кімнаті спеціальна схема всередині системи відокремлює сигнал Wi‑Fi від телевізійного сигналу та випромінює його через мікросмужкову антену.
Винахідливість цієї конструкції полягає в тому, що вона дозволяє уникнути величезних втрат, які виникають, коли бездротові сигнали проникають через стіни. Порівняно із затуханням на 20–40 дБ, яке може зазнати сигнал 2,4 ГГц при проходженні через стіну, сигнал тієї ж частоти, що передається по коаксіальному кабелю, втрачає лише близько 0,5 дБ на метр.

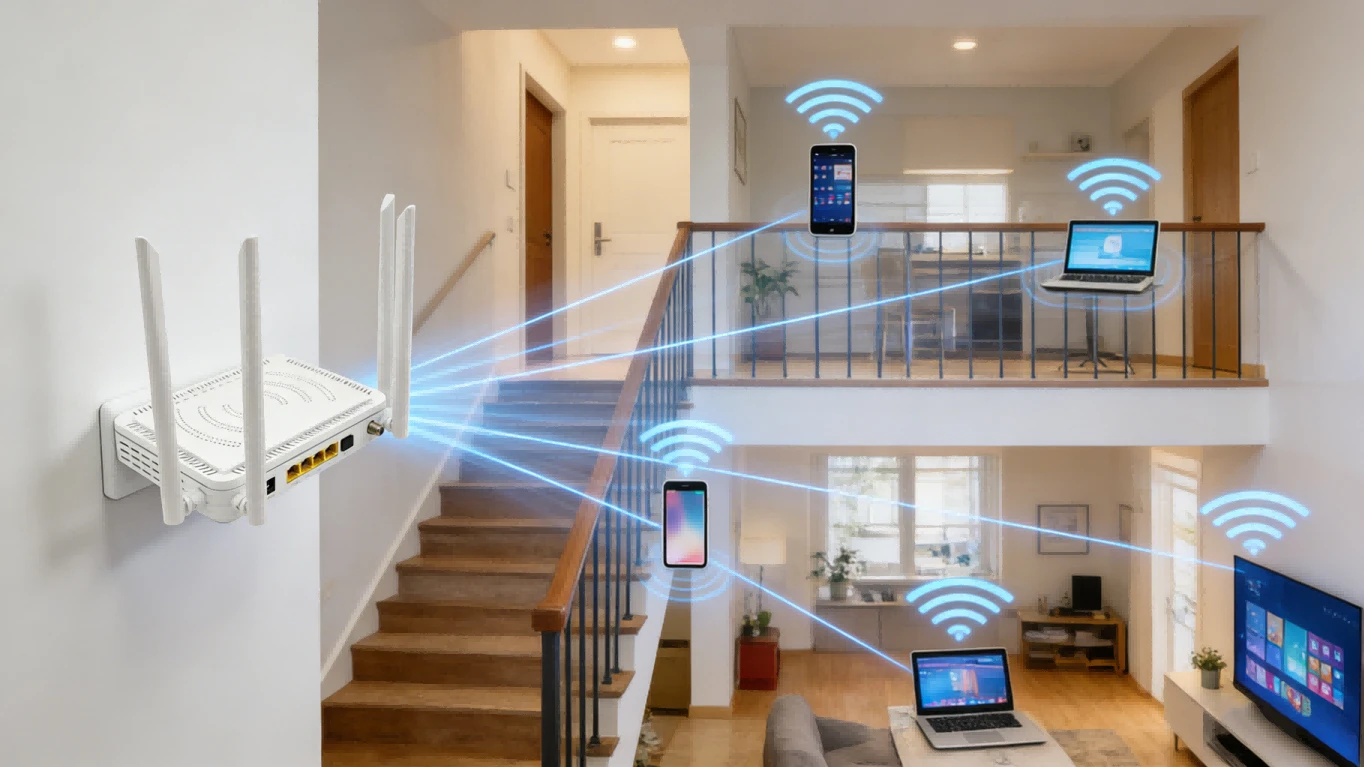

Це фактично схоже на розширення антени маршрутизатора в кожну кімнату, дозволяючи сигналу Wi‑Fi обходити стіни та досягати користувачів напряму.
Ця технологія забезпечує справжнє «зелене, екологічно чисте покриття», оскільки для забезпечення рівномірного покриття не потрібна передача високої потужності. Після проходження через коаксіальний кабель до панелі терміналів сигнал уже належним чином послаблюється, що значно зменшує потенційний вплив випромінювання на здоров’я.
У той же час система підтримує найновіший бездротовий стандарт 802.11ac, здатний забезпечити теоретичну швидкість передачі 1 Гбіт/с, підтримує технологію MU‑MIMO та смугу пропускання 160 МГц, забезпечуючи високошвидкісне підключення для кількох пристроїв одночасно.
04 Різноманітні сценарії застосування та дизайн високої сумісності
Технологія CATV 4GE AC WIFI особливо підходить для багатокімнатних багатоповерхових житлових приміщень. У типових дуплексних будинках або віллах традиційним маршрутизаторам Wi‑Fi часто важко забезпечити повне покриття, особливо в залізобетонних конструкціях, де ослаблення бездротового сигналу є особливо сильним.
Використовуючи існуючу мережу CATV, ця система може передавати потужні сигнали безпосередньо в кожну кімнату-чи то в підвалі, на горищі чи в найдальшій спальні-забезпечуючи стабільний високошвидкісний доступ до Інтернету.
Крім будинків, ця технологія також має широке застосування в готелях, студентських гуртожитках, невеликих офісах і комерційних приміщеннях. У цих багатокімнатних середовищах із високою щільністю користувачів традиційне розгортання бездротових точок доступу зазвичай потребує складних кабелів і високих витрат на встановлення.
Система 4GE AC WIFI CATV може використовувати наявні лінії кабельного телебачення для досягнення недорогого та високоефективного покриття мережі.
З точки зору сумісності, сучасний4GE AC WIFI CATVпристрої зазвичай розроблені як багатофункціональні інтегровані термінали. Взявши за приклад RL804GCW GPON ONU, він містить один інтерфейс PON, один оптичний інтерфейс CATV, а на стороні користувача передбачено чотири інтерфейси Ethernet, один радіочастотний інтерфейс та інтерфейс WLAN 2,4 ГГц.
Ця конструкція дозволяє одному пристрою обслуговувати оптоволоконний широкосмуговий доступ, прийом сигналу кабельного телебачення та розподіл бездротової мережі одночасно, що значно спрощує складне обладнання домашньої мережі.
05 Аналіз цільової переваги та міркування щодо практичного розгортання
З точки зору продуктивності система 4GE AC WIFI CATV пропонує переваги, з якими навряд чи можна порівняти традиційний Wi‑Fi. По-перше, це рівномірність покриття сигналу; Оскільки кожна кімната має власну точку випромінювання сигналу, різниця в інтенсивності сигналу в житловому приміщенні зведена до мінімуму.
По-друге, це значне покращення стійкості до перешкод; за допомогою дротової передачі уникають взаємних перешкод між бездротовими сигналами.
Ще однією важливою перевагою є простота монтажу. Цю систему можна розгорнути, оновивши існуючу мережу кабельного телебачення, без необхідності прокладати нову проводку. Основне обладнання включає широкосмугові розгалужувачі, спеціальні термінальні панелі тощо. Під час оновлення потрібно замінити лише деякі пристрої та відрегулювати посилення підсилювача кабельного телебачення, щоб гарантувати, що ослаблення після змішування сигналу контролюється в межах 2 дБ.
Ця конструкція робить процес встановлення швидким і мінімально заважає повсякденному житті.
З економічної точки зору, хоча початкові інвестиції в обладнання можуть бути трохи вищими, ніж у традиційний маршрутизатор, враховуючи ефективність покриття, кількість пристроїв і витрати на технічне обслуговування разом, система 4GE AC WIFI CATV загалом пропонує вищу економічну ефективність.
Особливо для великих або багатоповерхових будинків традиційні рішення часто вимагають кількох маршрутизаторів або Mesh-системи для досягнення аналогічного покриття, із загальною вартістю, яка часто є вищою.
Крім того, такі системи зазвичай мають хороші функції керування, підтримуючи віддалене налаштування та моніторинг. Користувачі можуть зручно перевіряти стан кожної точки доступу, регулювати параметри та навіть запроваджувати батьківський контроль.
Самі пристрої також розраховані на роботу з низьким енергоспоживанням; наприклад, RL804GCW GPON ONU споживає менше 8 Вт, що призводить до низьких витрат на електроенергію протягом тривалого використання.
У проекті модернізації мережі для триповерхової вілли в Шеньчжені інженери розгорнули4GE AC WIFI CATVсистеми з використанням існуючих ліній CATV. Місця, де раніше був слабкий сигнал,-такі як спальні на другому поверсі та підвал-тепер досягають стабільної швидкості завантаження понад 90 Мбіт/с.
Кожен куточок вілли, від смарт-камери в саду до ігрової консолі на горищі верхнього поверху, отримує стабільне мережеве з’єднання через ту саму систему.
Подібно до того, як сучасні міста об’єднують лінії живлення, зв’язку та кабельного телебачення в об’єднані комунальні коридори, домашні мережі також рухаються до конвергенції та спрощення. 4Технологія GE AC WIFI CATV — це не просто набір технічних специфікацій; це інтелектуальна реінжиніринг існуючої домашньої інфраструктури.
Він перетворює коаксіальні кабелі, приховані всередині стін, на невидимі магістралі, по яких веде наше цифрове життя.
