Приймач FTTH AGC CATV є основним кінцевим пристроєм у сучасних оптоволоконних---домашніх мережах (FTTH), який виконує подвійну роль «перетворювача оптичного сигналу» та «стабілізатора сигналу». Його основна місія полягає в ефективному та надійному розділенні та перетворенні композитної оптичної хвилі,-що передає високо-дані в Інтернеті та високо{6}}якісні телевізійні сигнали, що передаються через одне волокно-, на електричні сигнали, які можуть безпосередньо використовуватися стандартним обладнанням у домогосподарстві. Нижче подано вичерпний і-поглиблений опис його технічних деталей, робочих механізмів і значення.
I. Основна функція та позиціонування
У типовій мережі Triple{0}}play FTTH одне волокно має передавати одночасно:
Низхідний сигнал даних:Зазвичай використовується довжина хвилі 1490 нм для доступу до Інтернету, VoIP тощо.
Вихідний сигнал даних:Зазвичай для завантаження даних користувачем використовується довжина хвилі 1310 нм.
Низхідний відеосигнал CATV:Зазвичай використовують довжину хвилі 1550 нм для передачі аналогових і цифрових телевізійних програм.

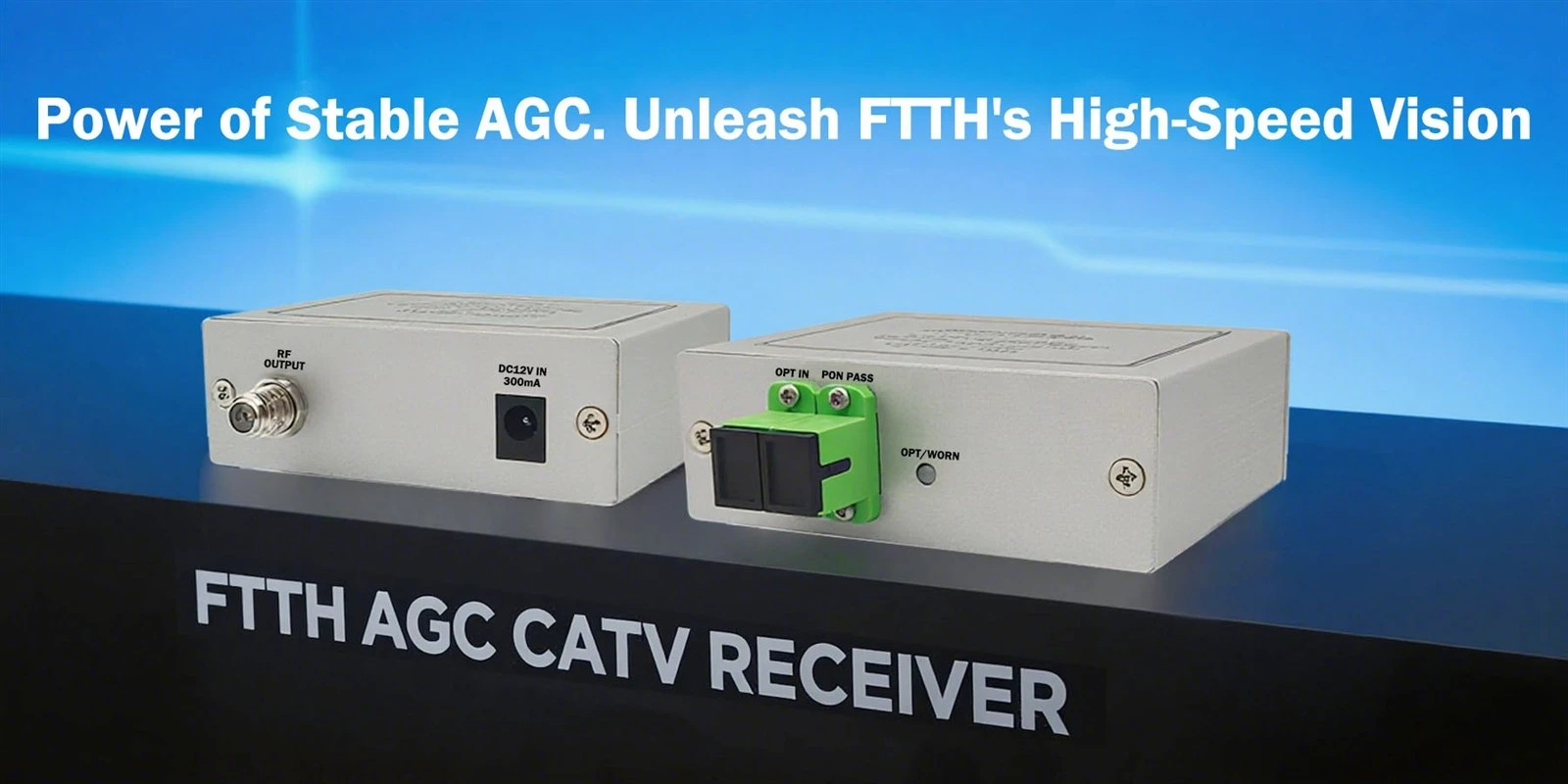

TheFTTH AGC CATV приймачспеціально відповідає за обробку відеосигналу CATV з довжиною хвилі 1550 нм. Він точно витягує цей оптичний сигнал із волокна, перетворює його на радіочастотний (РЧ) електричний сигнал і виводить його через коаксіальний кабель на телевізори чи -приставки. Він вбудований-Автоматичне регулювання посилення (AGC)є ключовим для забезпечення взаємодії з користувачем. Він автоматично компенсує коливання оптичної вхідної потужності, спричинені такими факторами, як відстань волоконно-волоконної лінії, вигин або зміни температури навколишнього середовища, гарантуючи, що рівень радіочастотного сигналу, що виводиться на телевізор, залишається постійним. Це запобігає таким проблемам зображення, як сніг, мозаїчні візерунки або переривання.
II. Поглиблений-аналіз ключових компонентів і технологій
1. Оптичний передній-кінець і фільтр WDM
Точна фільтрація:Пристрій інтегрує високоефективний-фільтр мультиплексування за довжиною хвилі (WDM). Його характеристики смуги пропускання високо оптимізовані для довжини хвилі 1550 нм, що забезпечує точне відділення оптичного сигналу CATV 1550 нм від змішаних оптичних сигналів 1310/1490/1550 нм із дуже низькими внесеними втратами та перехресними перешкодами. Це також гарантує, що оптичні сигнали каналу даних проходять без втрат (до наступного ONU/оптичного модему для обробки).
Фотодетектор (PIN або APD):Це «око» ствольної коробки. Він перетворює розділений оптичний сигнал 1550 нм у слабкий електричний сигнал. Для сценаріїв великої-відстані та високої-вхідної потужності можна використовувати лавинний фотодіод (APD) завдяки його внутрішньому посиленню та вищій чутливості.
2. Точна робота системи автоматичного регулювання посилення (AGC).
Система AGC є «розумним серцем» усього пристрою, що працює як безперервний замкнутий -цикл зворотного зв’язку:
Виявлення сигналу:Система постійно контролює рівень радіочастотного сигналу після фотоелектричного перетворення та початкового посилення.
Порівняння та генерація помилок:Він порівнює виявлений рівень сигналу з попередньо встановленим ідеальним опорним рівнем для обчислення значення помилки.
Регулювання динамічного посилення:Цей сигнал помилки керує підсилювачем зі змінним посиленням (VGA) або контролює напругу зміщення фотодетектора. Якщо вхідна оптична потужність зменшується (наприклад, до -8 дБм), АРУ дає команду збільшити посилення. Якщо вхідна оптична потужність збільшується (наприклад, до +2 дБм), це відповідно зменшує посилення.
Стабільний вихід:Завдяки цьому динамічному налаштуванню, незалежно від того, як вхідна оптична потужність змінюється в заданому широкому діапазоні (наприклад, від +2 дБм до -8 дБм), остаточний вихідний рівень радіочастотного сигналу (наприклад, номінальний 65 дБмкВ) можна підтримувати з високою стабільністю, як правило, в межах похибки ±1 дБ. Це повністю усуває проблеми з якістю зображення, спричинені коливаннями сигналу.
3. Модуль обробки та виведення РЧ
Багато-ступеневе посилення та вирівнювання:Після керування основним АРУ сигнал надходить у наступний ланцюг підсилення РЧ для досягнення достатньої потужності вихідного приводу. Просунуті моделі також можуть включатиАвтоматичний контроль нахилу (ASC), який може автоматично компенсувати диференціальну реакцію волокна на радіочастотні піднесучі різних частот, забезпечуючи рівномірність по всій смузі телевізійних частот (наприклад, 47-1000 МГц або вище).
Вихідні порти та ізоляція:Зазвичай забезпечує від 1 до 4 вихідних радіочастотних портів (наприклад, роз’єми типу F-) із високою ізоляцією для мінімізації перешкод між декількома виходами. Порти мають хороший захист від грозових перенапруг і електростатичного розряду (ESD).
4. Конструкція конструкції та адаптованість до середовища
Міцний корпус:Зазвичай використовує-литий під тиском корпус із алюмінієвого сплаву, який виконує три функції: розсіювання тепла (ефективне відведення тепла від внутрішніх підсилювачів), електромагнітне екранування (EMI) (запобігання зовнішнім перешкодам і внутрішньому витоку сигналу) та механічний захист.
Захист-від погодних умов:Моделі для зовнішнього чи внутрішнього/зовнішнього використання мають високий ступінь водонепроникності та пилонепроникності (наприклад, рейтинг IP65), здатні витримувати суворі умови, як-от сильний холод, високі температури та високу вологість, забезпечуючи -тривалу надійну роботу.
Гнучка установка:Компактний дизайн підтримує настінне -кріплення,-кріплення на стовпі або розміщення на робочому столі, пристосовуючись до різних точок встановлення вдома (наприклад, інформаційний ящик, поряд з телевізором).
III. Від-до-завершення робочого процесу в мережі FTTH
Введення сигналу:Оптичний сигнал кабельного телебачення з довжиною хвилі 1550 нм від головної станції оператора поєднується з оптичними сигналами даних 1490/1310 нм від центрального офісу OLT на зовнішньому суматорі WDM або оптичному підсилювачі. Комбінований сигнал передається по магістральних і розподільних волокнах мережі до приміщення абонента.
Розділення сигналу:Оптоволокно спочатку підключається до оптичного розгалужувача (якщо є), а потім до зони обладнання в приміщенні клієнта. Тут вхідний портFTTH AGC CATV приймачприймає змішаний оптичний сигнал. Його внутрішній фільтр WDM спочатку «здирає» оптичний сигнал CATV 1550 нм, спрямовуючи його на канал приймача CATV. Решта оптичних сигналів 1310/1490 нм виводяться через окремий пігтейл до блоку оптичної мережі (ONU) для обробки Інтернету та голосових послуг.
Фотоелектричне перетворення та стабілізація:Відрізаний оптичний сигнал 1550 нм перетворюється на радіочастотний електричний сигнал фотодетектором. Схема АРУ працює в режимі реального-часу, гарантуючи, що навіть якщо оптична потужність незначно коливається через зміни погоди або тонке-налаштування мережі, потужність перетвореного радіочастотного сигналу залишається постійною.
Розподіл сигналу:Стабілізований і посилений високоякісний-радіочастотний сигнал поширюється через коаксіальний кабель на різні телевізори чи-приставки по всьому дому, що дозволяє користувачам дивитися чіткі телепрограми-без мерехтіння.
IV. Короткий опис основних переваг і цінності
Неперевершена стабільна взаємодія з користувачем:Технологія AGC діє як невидимий охоронець, ідеально нейтралізуючи коливання сигналу, непомітні для користувачів, забезпечуючи незмінно чітке зображення.
Висока пропускна здатність і майбутня сумісність:Підтримує радіочастотні діапазони до 1 ГГц або навіть 1,2 ГГц, зберігаючи достатньо місця для 4K/8K Ultra HD TV, більше інтерактивних каналів і майбутніх оновлень послуг.
Спрощена мережа та економія коштів:Передача всіх послуг по одному волокну значно знижує складність кабельної розводки оператора та експлуатаційні витрати. Для користувачів висока інтеграція пристрою економить місце та спрощує установку.
Виняткова надійність і довговічність:Конструкція промислового -класу та повністю герметична конструкція забезпечують цілодобову безперебійну стабільну роботу з дуже тривалим середнім часом напрацювання на відмову (MTBF), що знижує загальну вартість володіння протягом життєвого циклу.
Plug{0}}and-Play і зручне обслуговування:Пристрій зазвичай не вимагає складної конфігурації поля, оскільки вихідний рівень стабілізується автоматично. Системи моніторингу мережі можуть дистанційно контролювати її стан за допомогою несучої хвилі або іншими засобами, полегшуючи попередження про несправності та локалізацію.
TheFTTH AGC CATV приймачце набагато більше, ніж простий перетворювач-оптики в-електрику. Це складна підсистема, яка об’єднує розширену оптичну фільтрацію, точне фотоелектричне перетворення, інтелектуальне керування замкнутим -циклом і надійний промисловий дизайн. Це важлива ланка в забезпеченні безперебійної доставки високо-якісних відеопослуг на «останніх ста метрах» оптоволокна-до--дому, тихо гарантуючи, що мільйони домогосподарств зможуть насолоджуватися стабільними, чіткими та насиченими телевізійними послугами. Це незамінний інтелектуальний термінальний пристрій у сучасних мережах повного оптичного доступу.
