У сучасних мережах широкосмугового доступуFTTH (волокно до дому)стала домінуючим рішенням для розгортання. Оскільки споживчий попит на відео високої-роздільності, інтерактивне телебачення та високо-швидкісний Інтернет продовжує зростати,Приймач CATV AGC (приймач кабельного телебачення з автоматичним регулюванням посилення)відіграє дедалі важливішу роль у системах FTTH. Ця стаття містить вичерпний огляд принципів роботи, технічних переваг, сценаріїв застосування та галузевих тенденцій FTTH AGC CATV Receiver-, допомагаючи читачам повністю зрозуміти цей важливий мережевий компонент.

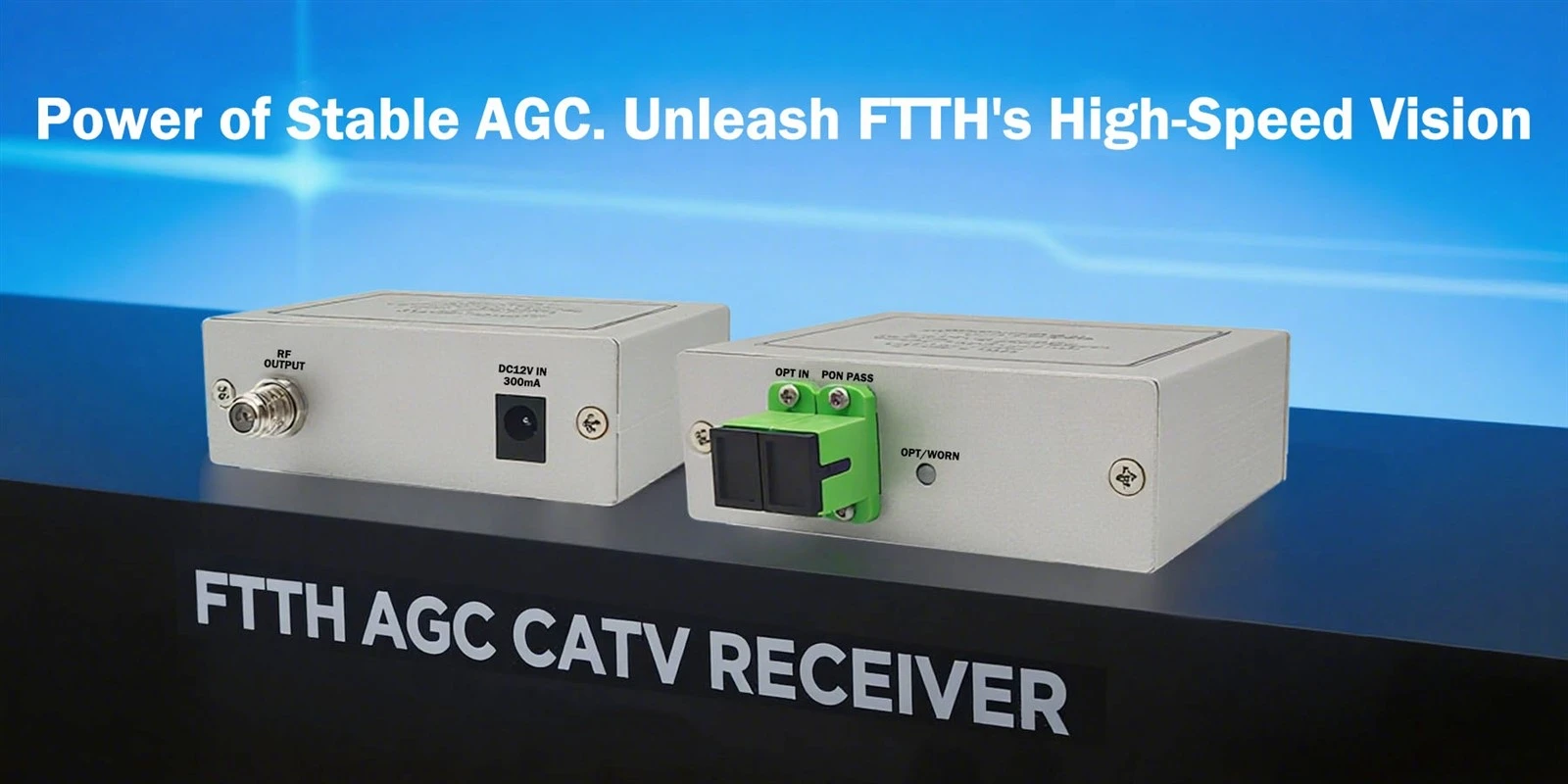

Що таке FTTH AGC CATV приймач?
АнFTTH AGC CATV приймачце спеціалізований пристрій для прийому радіочастотного (радіочастотного) сигналу, розроблений для оптоволоконних-до--домашніх мереж. Він перетворює аналогові чи цифрові сигнали CATV, що передаються через оптичне волокно, назад у радіочастотні сигнали, сумісні з розповсюдженням через коаксіальний кабель, забезпечуючи доставку до пристроїв кінцевого-користувача, таких як-приставки та телевізори.
Термін "AGC" означаєАвтоматичне регулювання посилення, метод динамічного посилення сигналу, який забезпечує стабільні рівні вихідного сигналу-навіть коли вхідна оптична потужність коливається-підтримуючи тим самим високу-якісну передачу відео.
Як це працює: спрощений огляд
Прийом оптичного сигналу: Пристрій отримує оптичні сигнали кабельного телебачення (зазвичай на довжині хвилі 1550 нм) через стандартні оптоволоконні інтерфейси, такі як SC/APC, від OLT (термінал оптичної лінії) або оптичної точки розподілу.
Опто{0}}електронне перетворення: вбудований фотодетектор PIN або APD перетворює оптичний сигнал на електричний.
Обробка АРУ: Схема автоматичного регулювання підсилення динамічно регулює підсилення підсилювача на основі вхідної оптичної потужності, стабілізуючи вихідний РЧ-рівень у стандартних діапазонах (наприклад, 75 ± 3 дБмкВ).
РЧ вихід: оброблений РЧ-сигнал доставляється через роз’єм типу F-до-домашньої коаксіальної розподільної мережі користувача.
Чому AGC настільки важливий?
У реальному-розгортанні FTTH варіації довжини волоконно-волоконної лінії, коефіцієнтів розподілу та температури навколишнього середовища можуть спричинити значні відмінності в отриманій оптичній потужності між кінцевими точками користувача. Без АРУ:
Низька оптична сила→ Знижене відношення-до-шуму → Відео сніг або пікселізація;
Висока оптична сила→ Насичення підсилювача → Спотворення сигналу та інтермодуляційні перешкоди.
Приймач кабельного телебачення з підтримкою AGC- автоматично компенсує ці коливання,значно підвищуючи надійність системи та забезпечуючи узгоджену взаємодію з користувачем-особливо важливо у великих-розділених мережах PON (наприклад, 1:64 або вище).
Основні технічні характеристики та критерії вибору
| Параметр | Типове значення/діапазон | Примітки |
|---|---|---|
| Вхідна довжина хвилі | 1550 нм | Сумісний з підсилювачами EDFA |
| Діапазон оптичної вхідної потужності | -10 до +2 дБм (ефективний діапазон АРУ) | Бажано більш широкий асортимент |
| Вихідний рівень РЧ | 75 ± 3 дБмкВ | Відповідає таким стандартам, як GY/T 106-1999 |
| Діапазон частот | 47–862 МГц або 54–1002 МГц | Підтримує повний спектр каналів CATV |
| C/N (відношення несучої-до-шуму) | Більше або дорівнює 50 дБ | Ключовий показник якості сигналу |
| CSO/CTB | Менше або дорівнює -65 дБн | Вимірює нелінійні спотворення |
Вибираючи приймач, віддайте пріоритет динамічному діапазону AGC, рівномірності вихідного сигналу, надійності та підтримці протоколів віддаленого керування (наприклад, SNMP або TR-069).
Сценарії застосування
Мережі Triple-Play FTTH: Одночасне надання даних, голосу та послуг CATV;
Оновлення мережі HFC Fiberization: заміна застарілих коаксіальних підсилювачів для збільшення пропускної здатності та покриття;
Нові житлові забудови / Розумні спільноти: стандартно розгортається в-домашніх кінцевих блоках;
Готелі, житлові комплекси (MDU): централізоване розгортання знижує експлуатаційні витрати.
Галузеві тенденції та прогноз на майбутнє
Еволюція до DOCSIS 4.0 і 10G-PON: Приймачі повинні підтримувати вищу смугу пропускання та вдосконалені схеми модуляції;
Інтелектуальне віддалене керування: інтеграція з модулями IoT для-звітування про стан у реальному часі та прогнозованого обслуговування;
Мініатюризація та низьке енергоспоживання: задоволення естетичних вимог-енергоефективності в житлових приміщеннях;
Підтримка 4K/8K Ultra-HD Broadcasting: Потрібні покращені співвідношення C/N і характеристики лінійності.
