вступ
Оскільки мережі-до--дому (FTTH) стають глобальним стандартом для високо-швидкісного широкосмугового зв’язку, розуміння критичних компонентів, які забезпечують їх продуктивність, є важливим для операторів. Серед них,FTTH оптичний приймачвідіграє ключову роль у наданні кінцевим-користувачам служб відео, голосу та даних. Ця публікація в блозі заглиблюється в основи оптичних приймачів FTTH, їхні технічні характеристики та чому вони важливі для мережевих операторів.
1. Що таке оптичний приймач FTTH?

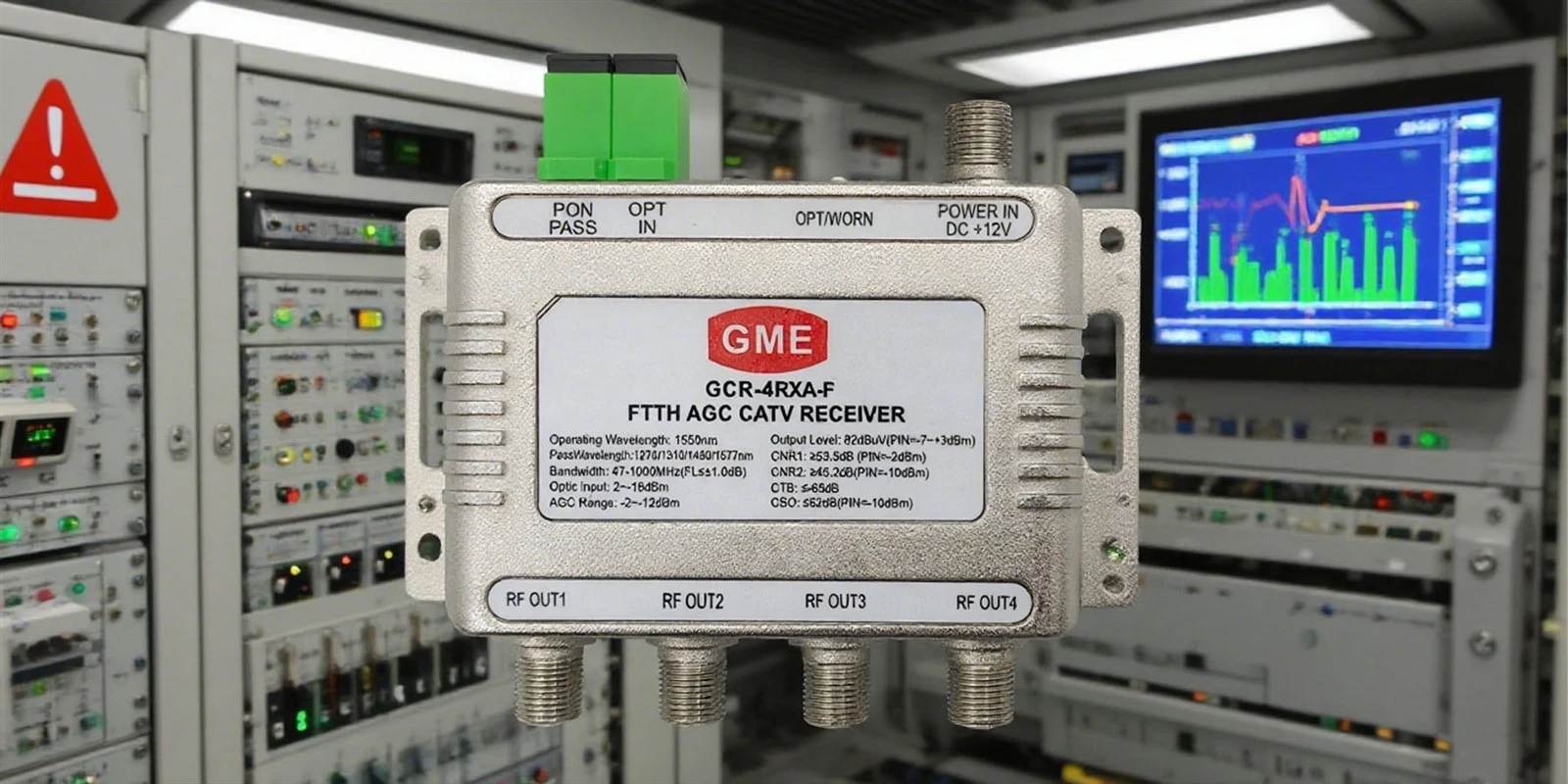

Оптичний приймач FTTH — це пристрій, який встановлюється в приміщеннях користувача (наприклад, вдома чи в офісі) для перетворення оптичних сигналів, що передаються через оптоволоконні кабелі, в електричні сигнали для розповсюдження через коаксіальні кабелі або мережі Ethernet. Він служить мостом між пасивною оптичною мережею (PON) і клієнтськими-пристроями (наприклад, теле-приставками, маршрутизаторами чи телевізорами).
Ключові функції:
Фотоелектричне перетворення: перетворює світлові сигнали (зазвичай на довжині хвилі 1310 нм/1550 нм) в радіочастотні електричні сигнали.
Посилення сигналу: Підсилює потужність сигналу для забезпечення оптимальних вихідних рівнів (наприклад, 72–95 дБмкВ).
Зменшення шуму: мінімізує погіршення сигналу за допомогою підсилювачів із низьким-шумом (поширеною є технологія GaAs).
2. Ключові компоненти та принцип їх роботи
Сучасні оптичні приймачі FTTH містять передові компоненти для підвищення надійності та продуктивності:
Фотодіод: зазвичай PIN-фотодіод, який перетворює світло в електричні сигнали з високою квантовою ефективністю (70–90%) і низьким темновим струмом.
Мережа узгодження імпедансу: Забезпечує ефективну передачу сигналу між фотодіодом і підсилювачем.
Низький{0}}підсилювач (LNA): Вирішальний для підтримки цілісності сигналу; часто побудовані з використанням мікросхем GaAs для мінімального шуму.
AGC-на основі мікропроцесора: Автоматично регулює посилення на основі рівнів вхідної потужності (наприклад, від -18 дБм до 0 дБм) для стабілізації вихідного сигналу.
Фільтри WDM: увімкніть служби triple{0}}play (відео, голос, дані) шляхом розділення довжин хвиль (наприклад, 1310 нм/1490 нм/1550 нм).
Принцип роботи:
Оптичні сигнали надходять на приймач через роз'єм SC/APC або FC/APC. Фотодіод перетворює їх на електричні сигнали, які потім посилюються, фільтруються та виводяться через радіочастотні порти (наприклад, роз’єми типу F-).
3. Технічні характеристики, які оператори повинні знати
Для операторів вибір правильного оптичного приймача вимагає уваги до таких параметрів:
| Параметр | Типове значення | Важливість |
| Діапазон довжин хвиль | 1100–1600 нм | Сумісність з системами PON (GPON/EPON). |
| Діапазон вхідної потужності | -18 дБм до 0 дБм | Визначає чутливість і динамічний діапазон. |
| Вихідний рівень | 72–95 дБмкВ | Забезпечує достатню потужність сигналу для-пристроїв кінцевих користувачів. |
| Коефіцієнт шуму (NF) | Менше або дорівнює 2,5 дБ | Критичний для підтримки якості сигналу (CNR більше або дорівнює 52 дБ). |
| MER | Більше або дорівнює 32 дБ | Необхідний для цілісності цифрового сигналу (наприклад, для IPTV). |
| Споживана потужність | <1–3 W | Червоний експлуатаційні витрати та управління теплом. |
4. ЧомуОптичні приймачі FTTHСправа для операторів
Ефективність витрат: Сучасні приймачі спрощують з’єднання-милі, замінюючи дорогу мідну інфраструктуру.
Майбутня перевірка-: підтримка -додатків із високою пропускною здатністю (наприклад, відео 4K/8K, IoT) і швидкість передачі даних до 10 Гбіт/с.
Користувацький досвід: Такі функції, як автоматичне регулювання посилення (AGC), забезпечують стабільну роботу, незважаючи на коливання вхідної потужності.
Інтеграція Triple{0}}Play: Завдяки технології WDM один приймач може працювати з відео, голосом і даними.
5. Розгортання
Екологічна стійкість: Виберіть приймачі з широкими робочими температурами (від -40 градусів до 85 градусів) для використання поза приміщенням.
Гнучкість AGC: Вибирайте приймачі з програмованими діапазонами АРУ (наприклад, від -12 дБм до -2 дБм), щоб адаптуватися до відмінностей мережі.
Безпека та надійність: надавайте перевагу моделям із захистом від перенапруги (наприклад, сумісність із стандартом IEC 1000-4-5), щоб запобігти пошкодженню через стрибки напруги.
6. Майбутні тенденції
Мініатюризація: Компактні конструкції (наприклад, 75 мм × 66 мм × 28 мм) для встановлення-з обмеженим простором.
Функції-збереження енергії: інфрачервоні датчики для відключення приймачів, які не використовуються.
Покращена чутливість: Дослідження методів когерентного прийому для кращої продуктивності.
Оптичні приймачі FTTHє незамінними для надання високоякісних -послуг широкосмугового зв’язку. Розуміючи їхні технічні нюанси та нові можливості, мережеві оператори можуть оптимізувати інвестиції, підвищити задоволеність користувачів і побудувати надійні-мережі, готові до майбутнього.
