опис

DBS, OTA, CATV, лінійний підсилювач від 54 до 3000 МГц із прямим посиленням і під-піддіапазоном від 2 до 42 МГц, пасивним поверненням.

СИТУАЦІЯ

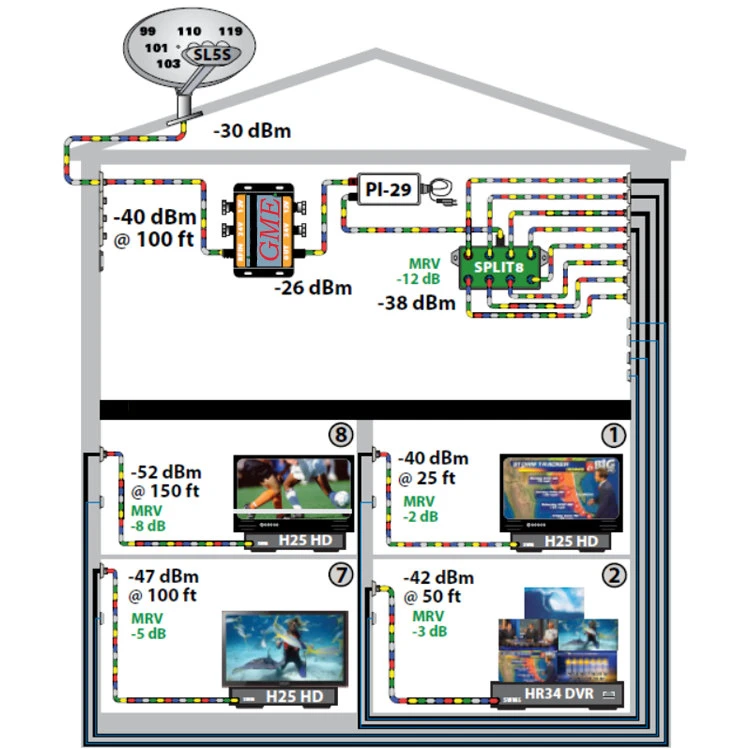

Вихідний сигнал перемикача LNB або DBS розподіляється на кілька кімнат або квартир, а рівні сигналу приймача низькі у віддалених місцях.

РІШЕННЯ

МодельLA141Лінійний підсилювач підсилення підсилює рівні кабелю та сигналу DBS, встановлюючи втрату 150 футів RG-6 під час передачі сигналів керування модемом даних і приймачем від приймача до комутатора.

ПОВ’ЯЗАНІ МІРКУВАННЯ

Цей продукт є універсальним коаксіальним підсилювачем. Цей лінійний підсилювач посилення працює з OTA, CATV, DBS і SWM. Він включає пасивне повернення піддіапазону від 22 кГц до 42 МГц. Модель SD SWMA2 двонаправлено пропускає від 2 до 806 МГц, діапазон MoCA E та сигнали керування приймачем для додатків, де необхідний MoCA на вході та виході підсилювача.

Специфікація

Місце походження: Гуандун, Китай

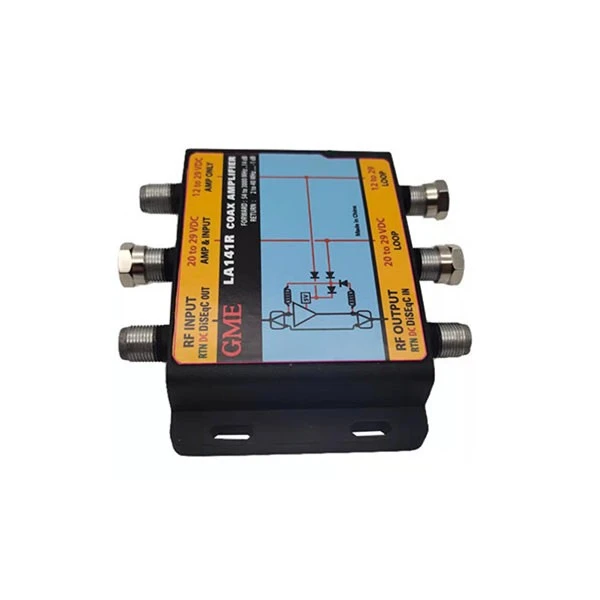

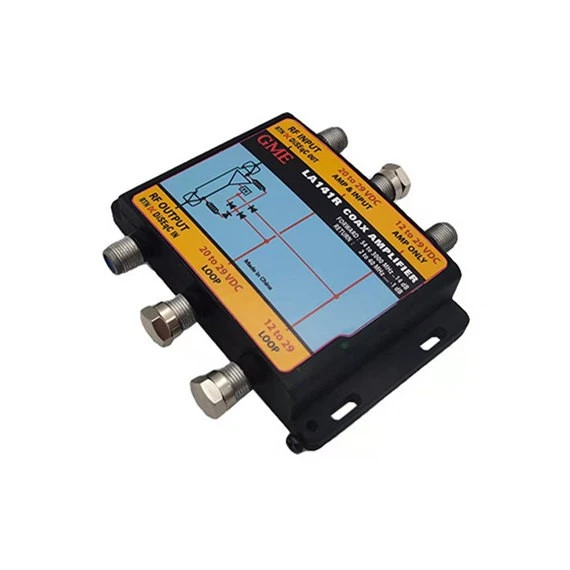

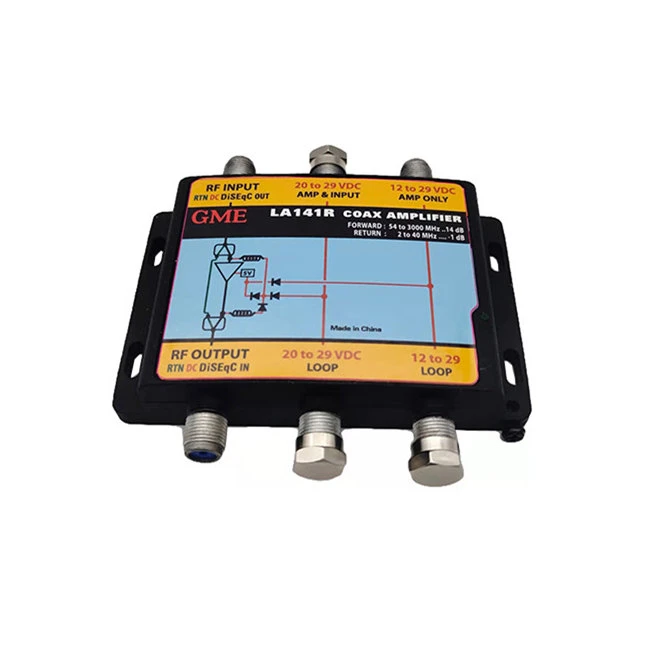

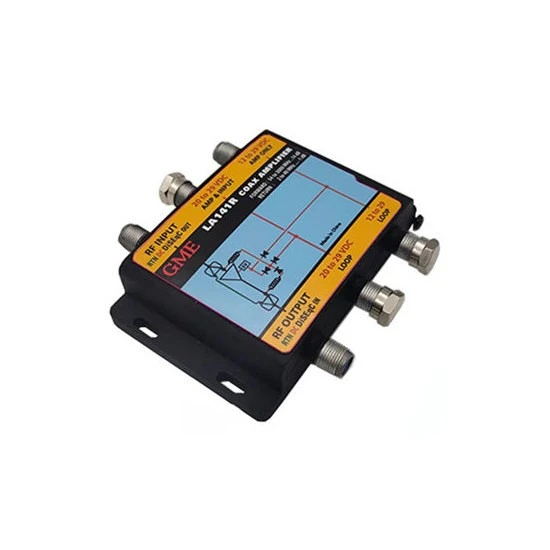

Номер моделі: GDAMP-009 (LA141)
ПУНКТ	ТИПОВИЙ	ЛІМІТ КЯ	УМОВИ ВИПРОБУВАННЯ
частота Діапазон
Шлях вперед			950-2150 МГц
Зворотній шлях			22 кГц-3 МГц
посилення
	+11 дБ	+10дБ мін	950 МГц
	+12 дБ	+11дБ мін	1450 МГц
	+14 дБ	+13дБ мін	1750 МГц
	+15 дБ	+14дБ мін	2150 МГц
	+14 дБ	+13дБ мін	2400 МГц
Внесені втрати	-1,2 дБ	-2,5 дБ макс	22 кГц-3 МГц
Повернення втрати
Введення	-15 дБ	-12 дБ Мін	950-2150 МГц
	-12 дБ	-10 дБ Мін	2151-2400 МГц
Вихід	-12 дБ	-10 дБ Мін	950-2150 МГц
	-13 дБ	-11 дБ Мін	2151-2400 МГц
Можливість введення
Стиснення 1 дБ	112 дБВ	110dBuV Макс	На вході 950 МГц
Робоча напруга		12-21В постійного струму
Імпеданс		75 Ом	Порт введення/виведення
Роз'єм		Жінка типу F	Порт введення/виведення
