опис

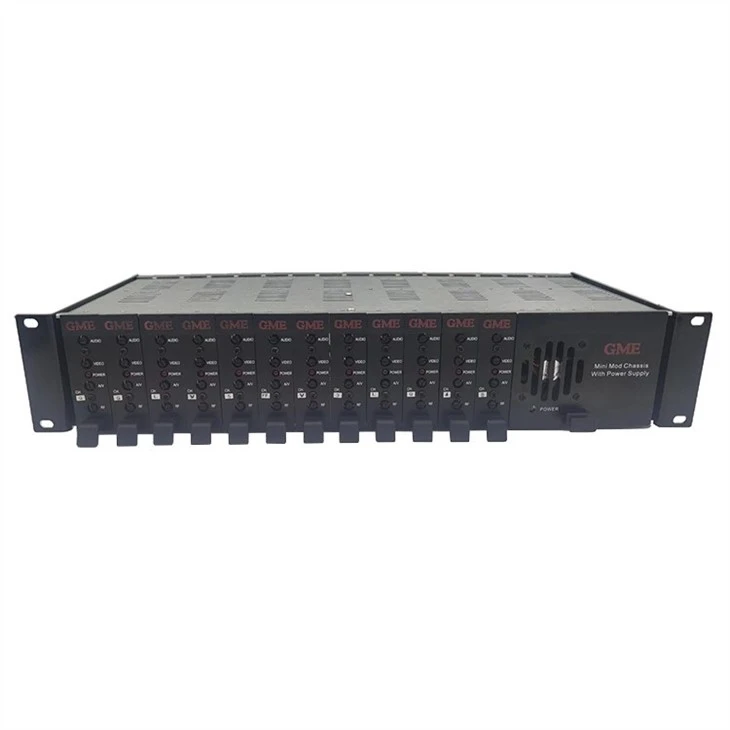

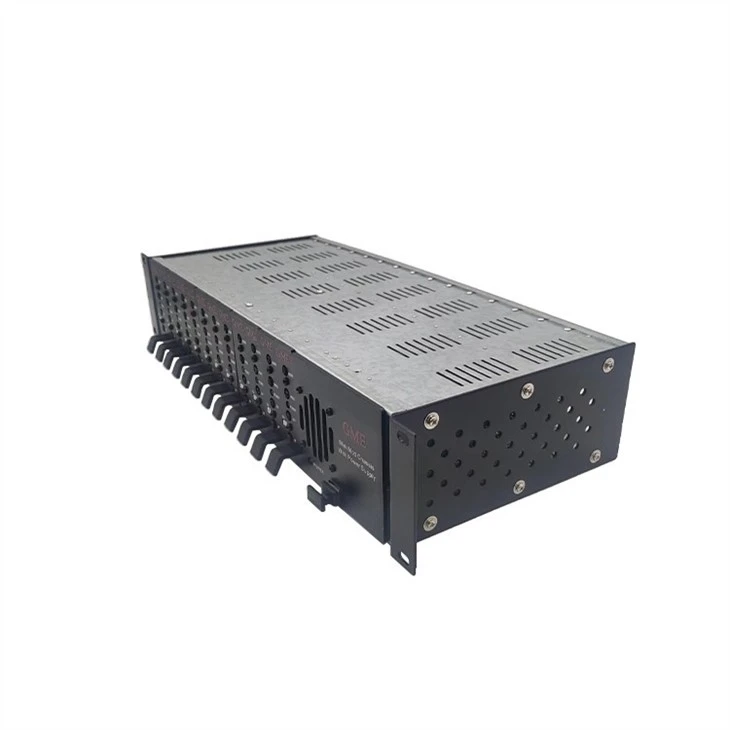

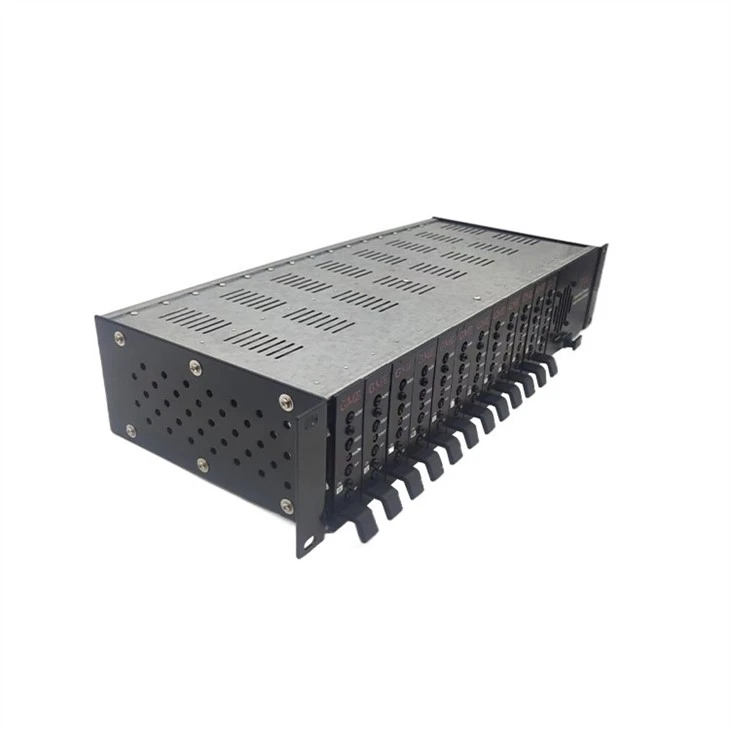

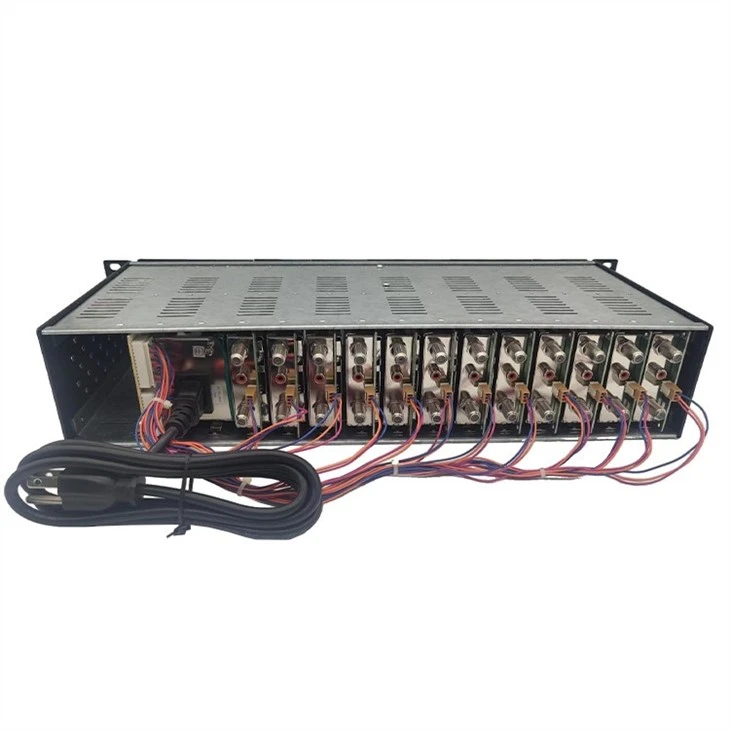

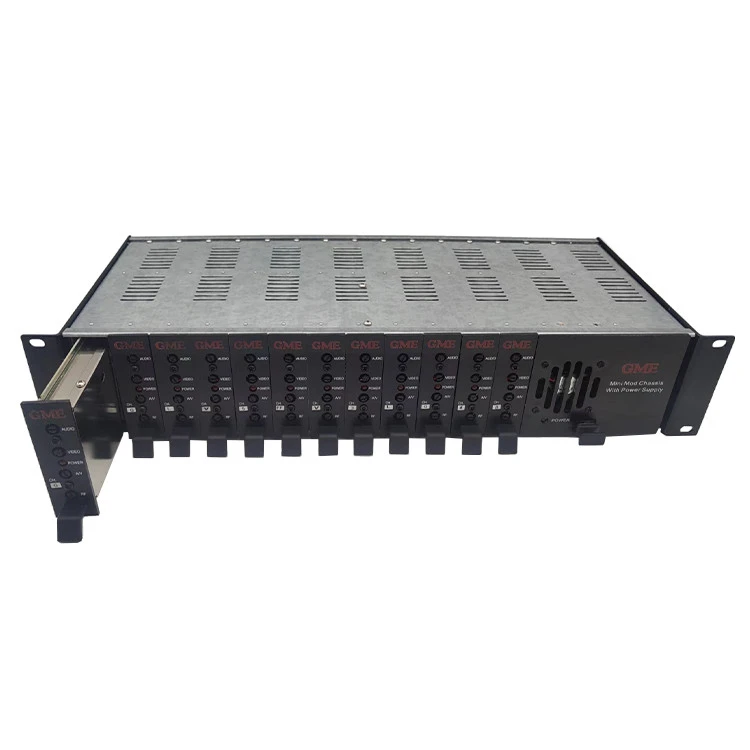

MTCM-45 Fixed Channel SAW Filterd Modulator — це канальний гетеродинний аудіо/відео модулятор професійної якості з можливістю суміжного каналу. Канал можна легко пере-налаштувати на інший канал у своїй групі. Низький діапазон, середній діапазон, високий-діапазон, супердіапазон, гіпердіапазон і ультрадіапазон шляхом зміни налаштування DIP-перемикача генератора та повернення вихідного фільтра. Генератор ФАПЧ із мікропроцесором може контролювати вихідну частоту відповідно до вимог FCC щодо точності й-налаштувань вимкнення. Цей модулятор приймає відео стандартної полярності (від’ємна синхронізація) в діапазоні від 0,7 В до 2,6 В pp.
- Фільтр пилки для чудового відгуку рудиментарної бічної смуги.
- Налаштування частоти, кероване мікропроцесором, відповідає всім вимогам щодо точності та налаштування вимкнення FCC.
- Канал можна скинути-в межах його діапазону,-переналаштувавши лише DIP-перемикач і вихідний фільтр.
- Пере-перемикач деактивації, доступний з бічної панелі для введення композитного стереосигналу BTSC.
Специфікація
|
Місце походження: Гуандун, Китай |
|
|
Номер моделі: GDM-006 (MTCM-45) |
|
|
РФ |
|
|
Вихідні канали |
CATV 2-135, UHF 14-69 |
|
Вихідний рівень |
45 дБмВ (хв.) |
|
діапазон: |
12 дБ (регульований) |
|
Співвідношення несучої A/V |
-11 дБ до -22 дБ (регулюється) |
|
Стабільність візуальної несучої |
±5 кГц |
|
Зміщення слухової носії |
±4,5 МГц |
|
Стійкість носія слуху |
±10 кГц |
|
Паразивний вихід (дБс) |
-60 дБн |
|
C/N Ratio (в-смузі) |
-60 дБн |
|
Широкосмуговий шум (дБс) |
-95 |
|
ВІДЕО |
|
|
Мінімальний відеовхід |
.5Vp-стор |
|
АЧХ |
±1,7 дБ (від 30 Гц до 4,2 МГц) |
|
Відео S/N |
60 дБ |
|
Коефіцієнт шуму |
-60 дБ |
|
Диференціальне посилення |
±5% |
|
Диференціальна фаза |
±5 градусів |
|
Групова затримка |
75 нс |
|
АУДІО |
|
|
Вимоги до вхідних даних |
500 мВ (розвиток 25 кГц) |
|
Вхідний опір |
10kΩ |
|
АЧХ |
±1,5 дБ (50 Гц-15 кГц) |
|
Спотворення (THD) |
1% |
|
Перед-наголос |
75 мкс (на вибір) |
FAQ
Q: Чи можете ви зробити замовлення з брендом клієнта?
A: Так, звичайно. Сервіс OEM & ODM тепло надається.
Q: Як ви контролюєте якість продукції?
A: Якість перш за все. Усі вибрані нами продукти проходять стандартизоване тестування перед пакуванням і відправкою.
Q: Як ви відправляєте товари?
A: Зазвичай ми транспортуємо морем або повітрям.
Q: Який ваш основний ринок?
A: Європа, Північна Америка, Південна Америка, Близький Схід тощо.
