опис

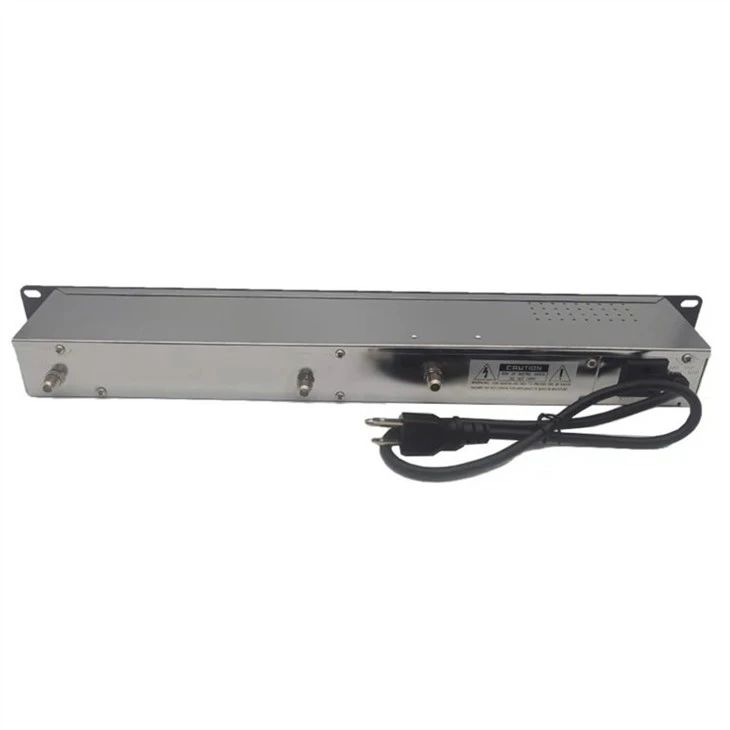

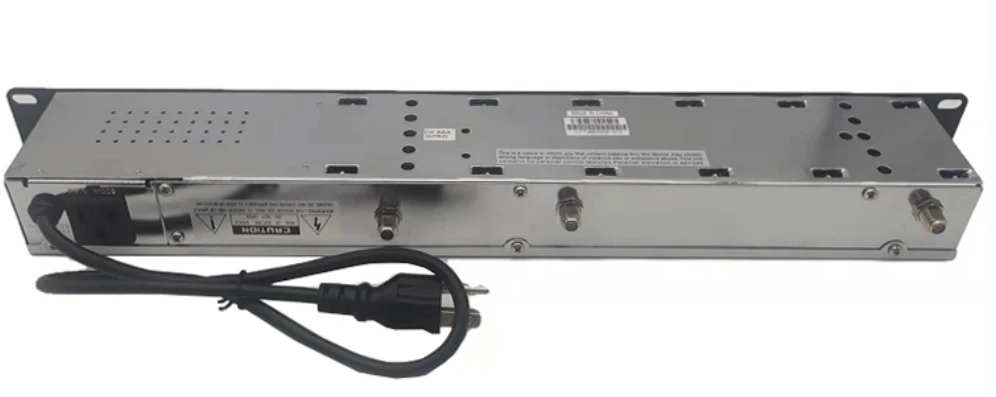

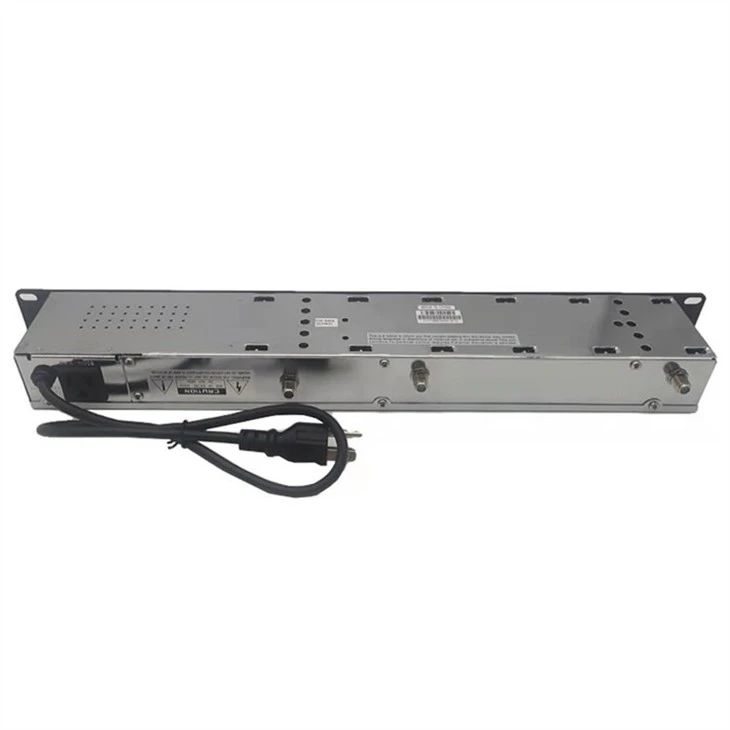

CT-SAW860 — це повністю твердотільний-аудіо/відеомодулятор, який забезпечує модульоване відео та слухове радіочастотне виведення на фіксованому каналі від 54 МГц до 860 МГц.
SAW Filtered Audio Video Modulator приймає відео стандартної полярності на рівні 0,7-2,5 Vp-p від джерел відео, таких як супутниковий приймач, демодулятор, телекамера, DVD-програвач або відеомагнітофон.

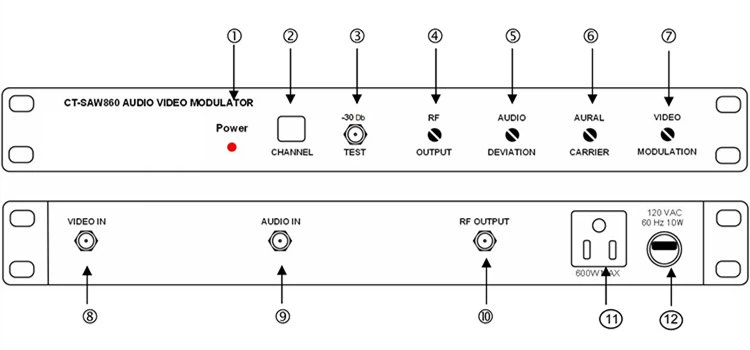

Пристрій забезпечує високу якість відео, кольору та аудіосигналів на будь-якому невикористаному каналі в замкнутій системі MATV, SMATV або CATV. Для зручності керування всі регулятори рівня розташовані на передній панелі.
Специфікація
|
Місце походження: Гуандун, Китай |
|
|
Номер моделі: GDM-004 (GLM-SAW860) |
|
|
РФ |
|
|
1. Вихідні канали |
ТБ УКХ: 2-13, УВЧ: 14-69, CATV: 2-127 |
|
2. Вихідний рівень |
+55 дБмВ (мінімум) |
|
3. Діапазон вихідного рівня |
13 дБ |
|
4. Співвідношення несучої A/V |
від -7 дБ до -22 дБ |
|
5. Фальшивий вихід |
-60 дБ нижче відеонесучої (співвідношення несучої @A/V -15 дБ, вихідний рівень: +55дБмВ) |
|
6. Точність/стабільність частоти |
±5 кГц |
|
7. Вихідний опір |
75 Ом |
|
8. Вихідні зворотні втрати |
9 дБ |
|
ВІДЕО |
|
|
1. Рівень відеовходу |
0,7 Vp-p мінімум при 87,5% модуляції |
|
2. Диференціальне посилення |
<5% (10 to 90% APL) |
|
3. Диференціальна фаза |
<5˚ (10 to 90% APL) |
|
4. Гул і шум |
-60 дБ при 87,5% модуляції |
|
5. Відношення візуальної несучої до шуму |
60 дБ при 4 МГц BW |
|
6. АЧХ |
±1,7 дБ (від 30 Гц до 4,2 МГц) |
|
АУДІО |
|
|
1. Вхідний рівень |
0,8 Vp-p для девіації ±25 кГц |
|
2. Вхідний опір |
600 Ом Незбалансований |
|
3. Попередній-наголос |
75 мкс |
|
ЗАГАЛЬНІ |
|
|
1. Діапазон споживаної потужності |
120 В змінного струму, 60 Гц |
|
2. Робоча температура |
32 ˚F ~ 122 ˚F |
|
3. Сполучники |
Всі типи "F". |
|
МЕХАНІЧНИЙ |
|
|
1. Розміри |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Вага |
4,3 фунта |

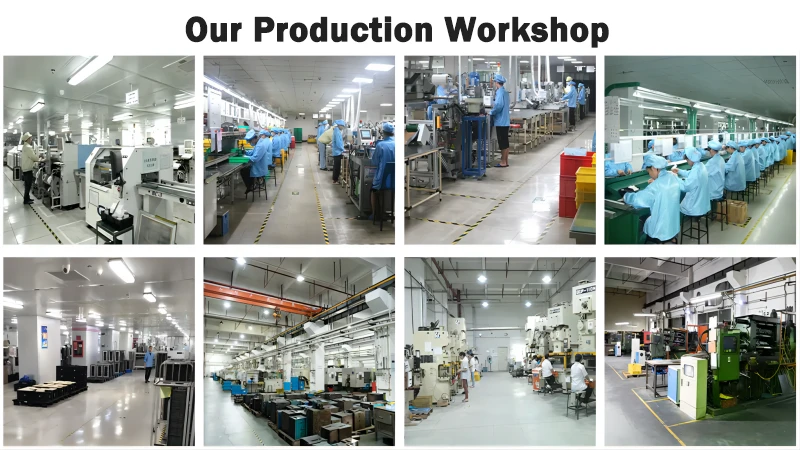

Goodmind Electronics (Shenzhen) Co., Ltd. була заснована в 1992 році зі статутним капіталом 18 мільйонів доларів США. Її власний завод розташований у Шеньчжені та налічує понад 1000 співробітників. Це високо-технологічне підприємство, яке об’єднує науково-дослідні роботи, виробництво, продаж і обслуговування. Компанія спеціалізується на професійному виробництві антен / мережевих комунікацій / Bluetooth / аксесуарів AV / розумного дому / аксесуарів для автомобілів. Завод вертикально інтегрований. Фабрика має обробку пластику, штампування металу, лиття під тиском цинку, SMT, DIP та монтажний центр. Компанія має міцну фінансову потужність, професійну команду досліджень і розробок, чудове виробниче обладнання та ощадливе виробництво, а також прагне створювати високо{13}}якісні продукти для клієнтів.
Що таке SAW Filtered Audio Video Modulator?
SAW Filtered Audio Video Modulator — це пристрій, який зазвичай використовується в системах аналогового телебачення для трансляції аудіо- та відеосигналів. Він використовує фільтр поверхневих акустичних хвиль (SAW) для точного формування та фільтрації модульованого сигналу, забезпечуючи відповідність певним стандартам частоти та зменшуючи перешкоди.
Як у цьому контексті працює фільтр SAW?
Фільтр поверхневих акустичних хвиль (SAW) — це пристрій акустичних хвиль, який фільтрує та обробляє електронні сигнали на радіочастотах. У цьому модуляторі він допомагає уточнювати частотні характеристики аудіо-відеосигналу, забезпечуючи його перебування в межах призначеного частотного спектру та мінімізуючи перешкоди.
Яке призначення SAW-фільтра в аудіо-відеомодуляторі?
SAW-фільтр в модуляторі служить для формування та фільтрації модульованого сигналу. Це допомагає відповідати певним стандартам частоти, запобігає перешкодам із сусідніми каналами та покращує загальну якість переданого аудіо-відеосигналу.
SAW Filtered Audio Video Modulator
SAW (Surface Acoustic Wave) Filtered Audio Video Modulator — це пристрій, який використовується в системах аналогового телебачення для трансляції аудіо- та відеосигналів. Він містить фільтр SAW, який є акустичним хвильовим пристроєм, для точного формування та фільтрації модульованого сигналу. Це допомагає забезпечити дотримання певних стандартів частоти та зменшує перешкоди.
Чи актуальний такий тип модулятора з переходом на цифрове мовлення?
Із широким переходом до цифрового мовлення традиційні аналогові аудіо-відеомодулятори з SAW-фільтрами стають менш поширеними. Системи цифрового мовлення часто використовують більш просунуті методи модуляції та кодування.
Як модулятор усуває перешкоди від сусідніх каналів?
SAW-фільтр допомагає зменшити перешкоди від сусідніх каналів або небажаних сигналів. Це гарантує, що модульований сигнал залишається в межах виділеного діапазону частот, мінімізуючи ризик перешкод.
FAQ
Питання: Чи може SAW Filtered Audio Video Modulator обробляти кілька каналів?
Відповідь: Так, залежно від дизайну та технічних характеристик модулятор може обробляти кілька каналів. Дуже важливо перевірити можливості пристрою та забезпечити його відповідність регіональним стандартам мовлення.
З: Як забезпечити сумісність із регіональними стандартами мовлення?
A: Дуже важливо проконсультуватися з виробниками або постачальниками, щоб переконатися, що SAW Filtered Audio Video Modulator відповідає конкретним стандартам і нормам мовлення у вашому регіоні.
З: Чи надається постійна підтримка для обслуговування та оновлення цього типу обладнання?
A: Оскільки аналогові системи мовлення поступово припиняються, підтримка технічного обслуговування та оновлення традиційних аналогових модуляторів може стати обмеженою. Розгляньте можливість переходу на цифрові рішення-для довгострокової життєздатності.
