опис

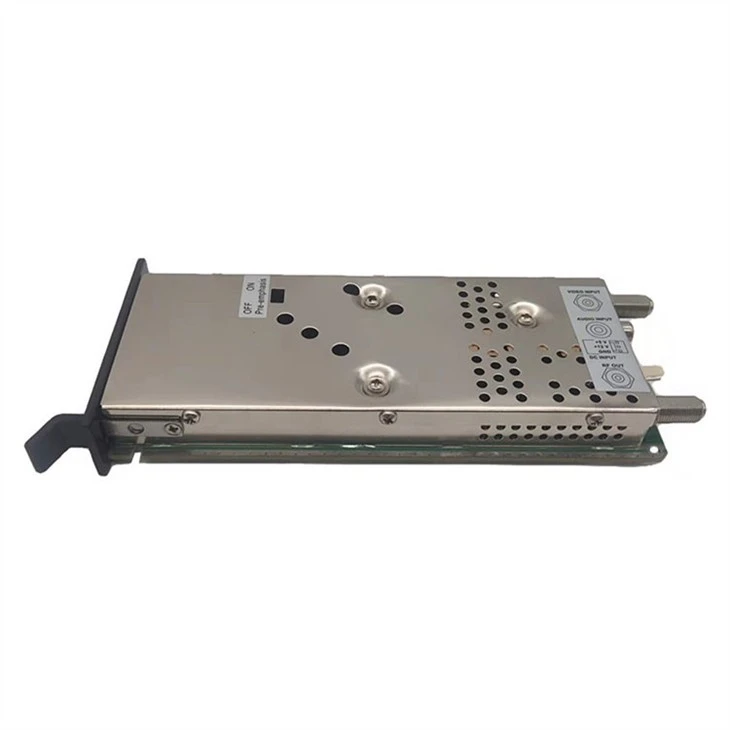

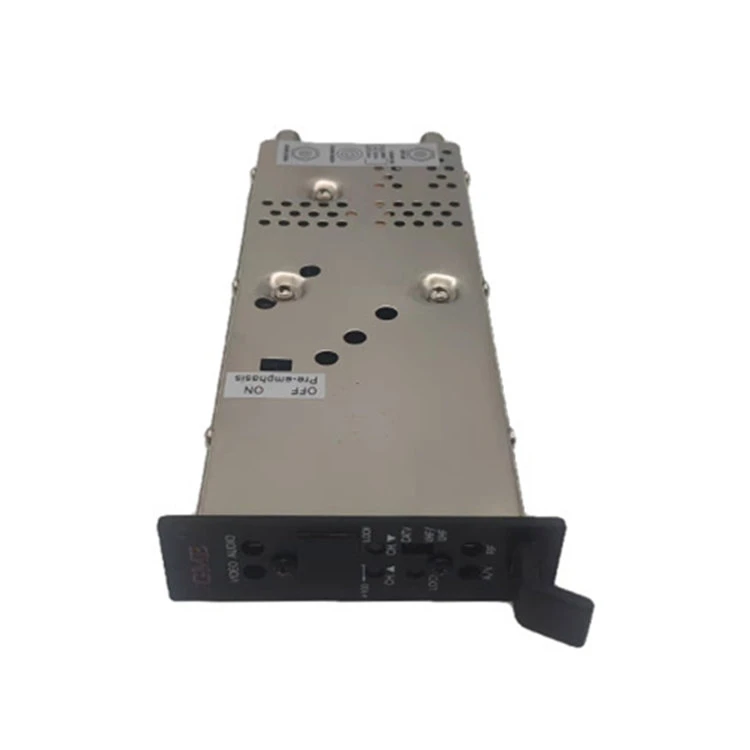

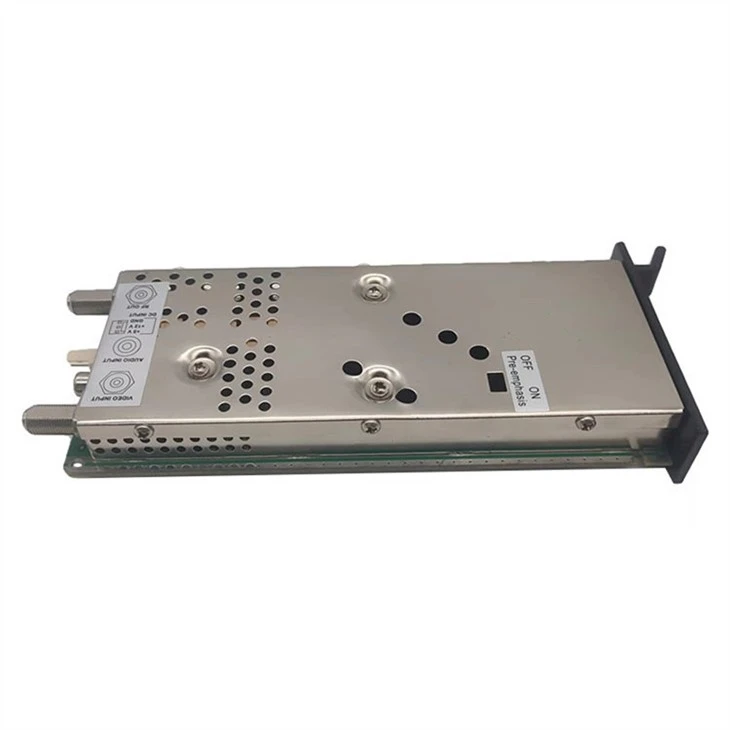

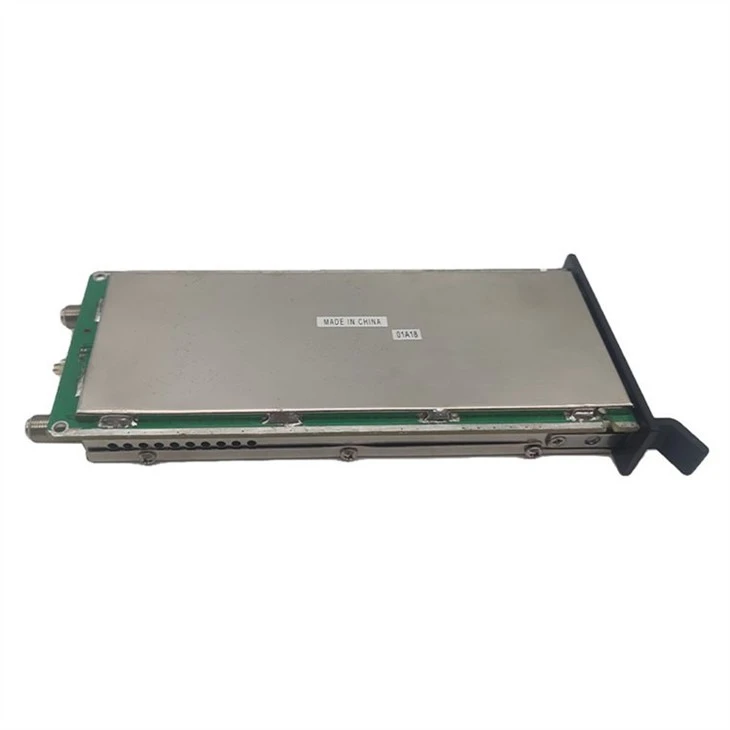

Модульний адаптивний модулятор телевізійних каналів MATCM-45 — це керований мікропроцесором ретрансляційний модулятор із синтезованою системою фазового автоподстроювання частоти, що керує частотою CATV/TV. Подвійне перетворення та чудова фільтрація SAW забезпечують сумісність суміжних каналів і відсутність помилкових повідомлень. MATCM-45 забезпечує вихідний рівень 45 дБ від 50 до 864 МГц, включаючи частоти CATV і TV. Конфігурацію каналізації можна змінити за допомогою кнопок вгору/вниз, розташованих на передній панелі.
- Подвійне гетеродинне перетворення
- 45 дБмВ мінімум при 50-864 МГц
- Фільтри з автоматичним розділенням діапазонів для чудового співвідношення несучої та шуму
- SAW відфільтровано
- Підтримує TV, CATV, частоту та функцію блокування
- Зміщення частоти FCC з автоматичним налаштуванням
- Пере-перемикач деактивації, доступний з бічної панелі для введення композитного стереосигналу BTSC.
Специфікація
|
Місце походження: Гуандун, Китай |
|||
|
Номер моделі: GDM-007 (MATCM-45) |
|||
|
ПУНКТ |
ТИПОВИЙ |
QCLIMIT |
УМОВИ ВИПРОБУВАННЯ |
|
РЧ ВИХІД |
|||
|
Діапазон частот |
|
|
54 - 864 МГц |
|
Зміщення частоти FCC |
|
Автоматичний |
+12.5КГц, +25КГц або Немає залежно від вимог для кожного каналу +12.5КГц: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Вихідні канали |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Вихідний рівень |
|
+45 дБмВ мін. |
|
|
Контроль вихідного рівня |
|
>10 дБ |
|
|
Вихідний опір |
|
75 Ом |
|
|
Несуча частота зображення |
|
65 кГц |
|
|
Між - несучою частотою |
|
65 кГц |
|
|
P/S Carrier Ratio |
|
-11 - -30дБ мін. |
|
|
Биття сусіднього каналу (-4,5 МГц) |
|
-60 дБ Мін. |
Понад діапазон регулювання посилення |
|
Рівність смуги пропускання |
|
61,5 дБ P/V Макс. |
|
|
Фальшивий- |
|
|
@Встановлення вихідного рівня 45 дБмВ |
|
В групі |
|
-60 дБ Мін. |
Співвідношення A/V @-15dBc |
|
Поза межами групи |
|
-58 дБ Мін. |
@ 54 - 864 МГц |
|
Вибірковість каналу |
|
|
Співвідношення A/V @-15dBc |
|
Fv - 6.00 МГц |
|
55 дБ Мін. |
|
|
Fv - 3.58 МГц |
|
55 дБ Мін. |
|
|
Fv - 2.42 МГц |
|
55 дБ Мін. |
|
|
Fv - 1.50 МГц |
|
55 дБ Мін. |
|
|
Fv- 1.25 МГц |
|
30 дБ Мін. |
|
|
Інтермодуляційні спотворення |
|
57 дБн Мін. |
Візуальна несуча @45dBmV |
|
3 Тон 920 Удар |
|
|
Аутральна несуча @-15dBc Fa +3.58MHz @-17dBc |
|
Залишковий FM |
<2 KHz |
|
Пікове відхилення на діапазоні 10 кГц |
|
НЕСУЧА / ШУМ |
|
60 дБ Мін. |
|
|
Вихідні зворотні втрати |
|
-3 дБ Мін. |
@54 - 864МГц |
|
В ПАТ |
|||
|
ВІДЕО |
|
|
|
|
Вхідний опір відео |
|
75 Ом |
|
|
Максимальна глибина модуляції відео |
|
87,5 % Мін. |
Вхідний рівень 0.8Vp-p |
|
Відеовхід @ 87,5% модуляції |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L затримка |
|
0±50 нс |
Відео 87,5% модуляції, тестовий сигнал з TSG95 NTSC NTC7 cmpst. |
|
Диференціальний Dhase |
|
Менше або дорівнює 5 градусам |
Тестовий сигнал з TSG95 NTSC NTC7 cmpst. |
|
Повернена втрата відеовходу |
|
-18 дБ Мін. |
До 4,2 МГц |
|
АУДІО |
|
|
|
|
Вхідний опір аудіо |
|
10 кОм |
Unblance |
|
Аудіо девіація |
|
260 мВ RMS Макс. |
@±25KHz PK iv/800Hz тон |
|
Попередній аудіо-наголос |
|
75 u Sec |
Вибрано перемикач ВИМК/ВИМК |
|
ЗАГАЛЬНІ |
|||
|

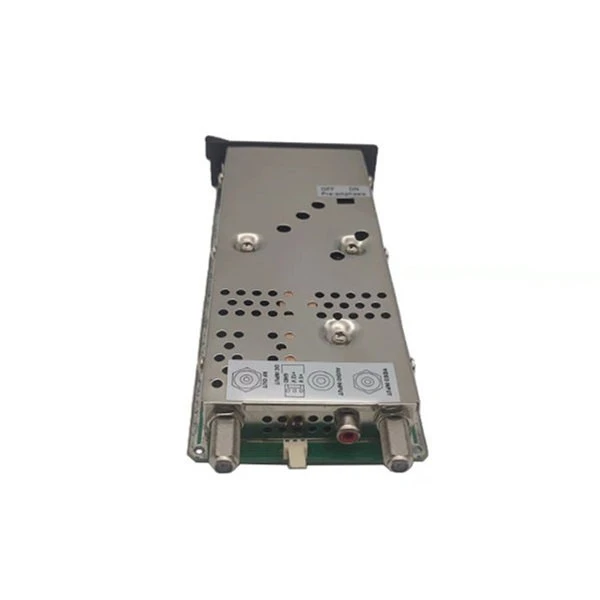

Тип роз'єму: VIDEO IN/RF OUT |
|
F ТИП |
|
|
Тип роз'єму: AUDIO IN |
|
ТИП RCA |
|
|
Вхід живлення постійного струму- |
|
|
|
|
+12В / 280 мА |
|
±0,2 В постійного струму |
|
|
+5В / 400 мА |
|
±0,2 В постійного струму |
|
|
Робоча температура |
|
|
@ O градусів До +50 градусів |
|
Розмір |
|
|
Ш (2,5 СМ) * В (8,9 СМ) * Г (21,5) |
|
вага |
|
|
0,38 кг |
